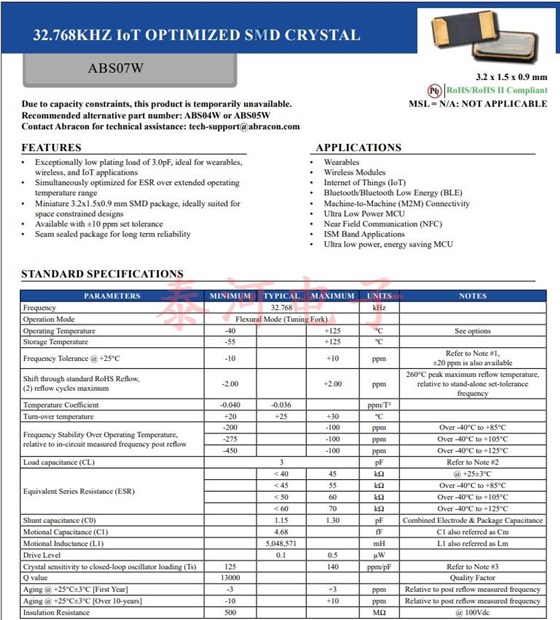

ABS07W-32.768KHZ-J-2-T音叉晶体可实现最佳的电路内性能

Abracon开发了分别为2.0x1.2x0.6毫米和3.2x1.5x0.9毫米的ABS06W和ABS07W系列音叉晶体时，为了实现最佳的电路内性能，Abracon优化了电极图案，以减少C0的总体影响，使得2.0x1.2x0.6mm封装的最大保证（电极+封装）电容为2.0pF，石英晶振3.2x1.5x0.9mm封装的最高保证电容为1.30pF。凭借革命性的坯料设计和加工技术，Abracon能够大幅降低这些解决方案的ESR，工作温度范围为-40°C至+125°C；同时将电镀负载降低到行业领先的3.0pF。

特征：3.0pF的极低电镀负载，是可穿戴设备的理想选择，无线和物联网应用，在延长运行期间同时优化ESR，小体积无源晶振3.2x1.5x0.9mm SMD封装，非常适合空间受限设计，可提供±10 ppm的设定公差，接缝密封包装，具有长期可靠性
应用于：可穿戴设备，无线模块，物联网（IoT），蓝牙/蓝牙低能耗（BLE），机器对机器（M2M）连接，超低功耗MCU，近场通信（NFC），ISM频段应用，超低功耗节能MCU。

ABS07W-32.768KHZ-J-2-T音叉晶体可实现最佳的电路内性能

原厂编码	品牌	型号	系列	频率	包装/封装
ABS07W-32.768KHZ-D-1-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07W-32.768KHZ-D-2-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07W-32.768KHZ-J-2-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07W-32.768KHZ-J-1-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07W-32.768KHZ-K-2-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07W-32.768KHZ-K-1-T	Abracon晶振	ABS07W	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-120-32.768KHZ-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-7-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-9-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-7-1-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-9-1-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-6-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS10-32.768KHZ-T	Abracon晶振	ABS10	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS10-32.768KHZ-7-T	Abracon晶振	ABS10	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS10-32.768KHZ-9-T	Abracon晶振	ABS10	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-1-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS09-32.768KHZ-9-T	Abracon晶振	ABS09	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead

Abracon的石英晶体提供低ESR规格和低CL选项，以应对节能MCU和便携式通信芯片组市场趋势。为了支持这种功耗降低，许多片内振荡器的输出驱动有限，使用ESR & CL规格更高的标准石英晶体往往无法维持振荡。Abracon的W系列石英晶体专为微功率应用而设计，可克服这些挑战。ABS07W-32.768KHZ-J-2-T音叉晶体可实现最佳的电路内性能

ABS09-32.768KHZ-T	Abracon晶振	ABS09	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS10-32.768KHZ-1-T	Abracon晶振	ABS10	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS09-32.768KHZ-7-T	Abracon晶振	ABS09	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS09-32.768KHZ-1-T	Abracon晶振	ABS09	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS07-32.768KHZ-4-T	Abracon晶振	ABS07	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS10-32.768KHZ-4-T	Abracon晶振	ABS10	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS09-32.768KHZ-4-T	Abracon晶振	ABS09	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
ABS25-32.768KHZ-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch
ABS25-32.768KHZ-6-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch
ABS25-32.768KHZ-1-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch
ABS25-32.768KHZ-6-1-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch
ABS25-32.768KHZ-4-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32.768kHz	4-SOJ, 5.50mm pitch
ABS25-32.000KHZ-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	32kHz	4-SOJ, 5.50mm pitch
ABS25-38.000KHZ-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	38kHz	4-SOJ, 5.50mm pitch
ABS25-60.000KHZ-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	60kHz	4-SOJ, 5.50mm pitch
ABS25-100.000KHZ-T	Abracon晶振	ABS25	kHz Crystal (Tuning Fork)	100kHz	4-SOJ, 5.50mm pitch

ABS07W-32.768KHZ-J-2-T音叉晶体可实现最佳的电路内性能，Abracon采用了独特的生产调整技术，在室温下收紧设定公差和ESR分布。Abracon使这些溶液的ESR值最小化的能力；同时将电镀负载降低到行业领先的3.0pF。需要注意的是，大多数消费市场/物联网终端解决方案的工作温度范围为-20°C至+70°C。在这个较窄的工作范围内，贴片晶振ABS06W和ABS07W设备提供异常低的ESR值；利用当今的节能硅进一步提高了incrcuit增益幅度。Abracon已采取措施确保在-40°C至+125°C的整个工作温度范围内达到最先进的ESR性能，并且是唯一一家在更宽的工作温度范围确保ESR性能值的OEM。

Abracon晶振还认识到需要采用这些设计、工艺和生产技术，并成功实施了这些技术，以在MHz范围内提供广泛的物联网优化石英晶体。Abracon能够以行业领先的4.0 pF电镀电容电镀这些解决方案，同时保持最低可能值的ESR确保这些解决方案不仅与当今的解决方案完美匹配，22nm或14nm FinFET技术，但更重要的是，经过优化以确保最佳性能，在不久的将来，包括5nm节点在内的下一代解决方案。
