NDK晶振对NX1612SD进行了产品技术更新

内置温度传感器的晶体谐振器NX1612SD

20241223090651

用途
移动通信

特征
为石英晶体谐振器与热敏电阻的一体化构造。
1、由于与晶体谐振器的一体化，对于回路设计来说实现了空间的节省。（以往晶体谐振器与温度传感器分别贴装在同一线路板上）
2、在同一气密室内（即晶振体内）内置水晶片与温度传感器（热敏电阻），更能检出与水晶片相近的温度。由此，相比以往的晶体谐振器，可以改善其频率温度补正。
3、超小型?低高度（1612尺寸、高度0.65mm、max）
4、表面贴片型产品，属于是贴片晶振（可对应回流焊）
5、满足无铅焊接的回流温度曲线要求。

规格	值	单位
额定频率	26 ≤ F ≤ 160	MHz
尺寸大小 (L×W×H)	1.6×1.2×0.65	mm
泛波次数	基波	—
频率偏差 (25±3°C) (@ +25℃)	±10	ppm
频率温度特性 (以25℃为基准)	±12	ppm
等效串联电阻	Max. 60 (26 ≤ F < 38.4MHz) Max. 50 (38.4 ≤ F < 52MHz) Max. 30 (52 ≤ F ≤ 160MHz)	Ω
负载电容	8	pF
驱动功率	10 (Max. 100 to 250)	μW
工作温度范围	-30 to +85	℃
储存温度范围	-40 to +125	℃
绝缘阻抗	Min. ±500	MΩ
气密性	Max. 1.1ppb	Pa m3/s
抵抗値（@ +25℃）	100kΩ±1%	kΩ
B定数（@ +25/+50℃）	4250K±1%	—
规格料号	STD-CTI-2	—

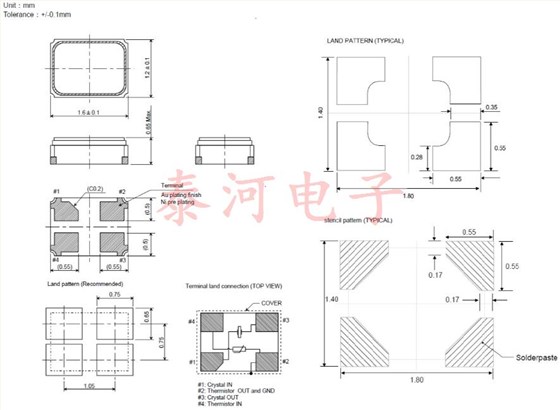

外形尺寸

晶体谐振器是利用水晶压电效果的被动元器件。一加上电压，水晶(压电体)会发生变形，振荡出接近那个固有频率数值的稳定且高精度的频率。NDK晶振从培育高品质的人工水晶到最终产品产出一条龙生产。可靠性要求很高的车载用途大量使用其公司的晶体谐振器

NDK是日本电波工业株式会社的英文缩写（NIHON DEMPA KOGYO CO., LTD.），公司成立于1948年，是“世界第二大” 石英晶体元器件生产企业。 NDK以“顾客满意度（CS）100%=品质第一”为方针，以成为晶体元器件业界的“第一供应商”和“第一品牌”为目标。 NDK在日本建有多个工厂，海外则在中国、马来西亚、美国分别建立了工厂。其销售网点也遍布世界各地。
