村田晶振,CSTCC2M00G56-R0晶振,2M晶振,CSTCC晶振

频率：2.000MHZ

尺寸：7.2*3.0*1.8mm

村田晶振,CSTCC2M00G56-R0晶振,2M晶振,CSTCC晶振
频率：2.000MHz
尺寸：7.2×3.0×1.8mm

适用于各种AV、OA、家电、产电机器等微机用标准时钟。

由于封装小，无需外部负载电容器，可实现高密度安装.

主要特征有

1.振荡电路不需要外部负载电容。
2.可在宽频率范围内使用。
3.极小，具有低调。
4.振荡电路无需调整。

咨询热线：0755-27872782

相关产品说明下载PDF资料

村田陶瓷晶振自1973年在中国香港成立第一家销售公司起，至今村田晶振在中国已拥有19个销售据点、4个工厂以及4个研发设计基地，近距离为客户提供及时有效的服务和技术支持。村田晶振公司在中国以满足客户的要求作为企业经营的最优先课题，全体员工同心协力完成工作。

村田陶瓷晶振公司是一家使用性能优异电子原料，设计、制造最先进的陶瓷晶振，陶瓷石英晶体谐振器，陶瓷滤波器电子元器件及多功能高密度模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田陶瓷晶振公司的身影。

TH-1 890 　　村田晶振,CSTCC2M00G56-R0晶振,2M晶振,CSTCC晶振,表面贴片型封装陶瓷振荡子频率：2.000MHz尺寸：7.2×3.0×1.8mm 可构成无负荷容量的振荡电路，实现更高密度封装的陶瓷振荡子(CERALOCK®)。适用于各种AV、OA、家电、产电机器等微机用标准时钟。由于封装小，无需外部负载电容器，可实现高密度安装. 主要特征有 1.振荡电路不需要外部负载电容。2.可在宽频率范围内使用。3.极小，具有低调。4.振荡电路无需调整。

TH-2 890

形状	SMD
频率	2.000MHz
频率公差	±0.5%
工作温度范围	-20℃ to 80℃
频率温度特性	±0.4%
频率老化	±0.3%
清洗	Not available
谐振阻抗	80Ω
内置负载电容	47pF

TH-3 890

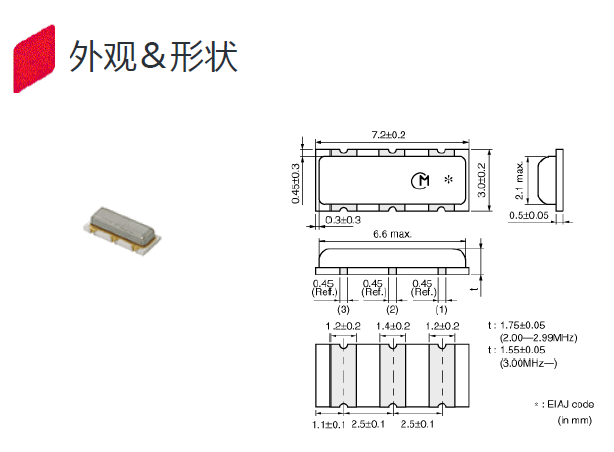

CSTCC2M00G56-R0 7.2-3.0

TH-4 890

励磁电流（i）
它示出了流过石英谐振器和励磁电流的电流。过度励磁电流被施加到晶体振荡器有，未来故障现象发生的可能性。
1、电磁噪声变得更强。
2、在T / F的情况下，分支断裂发生。
3、产生的频率温度特性的异常。
4、晶体谐振器的特性发生变化。
（变化的频率的变化，等效串联电阻等）
频率 - 电源电压特性
它代表了频率的变化相对于电源电压的变化率。的频率变化引起的电源变动的原因是比石英晶振大因子的电路侧的（在特定IC），通常是它是理想的频率变化率相对于在±5ppm的±变异的10％，在电源电压你。村田晶振,CSTCC2M00G56-R0晶振,2M晶振,CSTCC晶振
频率 - 温度特性
我代表对于温度的变化而变化的频率速度。有相当大的差别出来上的整个频率 - 温度特性作为单独的晶体振荡器的振荡电路的特性。

振荡保证金验证方法
1、在振荡电路的振荡整理保证金，以确保足够的拿，你需要知道的振荡电路（-R）的负阻。
2、把可变电阻器（VR）串联的进口晶体振荡器，我们将改变从振荡停止状态的可变电阻器的值，直到振荡开始。振荡在VR的开始的值是负电阻（-R）。
3、取振荡器电路的足够的振动幅度，作为负电阻值等于或大于的晶体振荡器C1，C2，五倍的有效电阻，并调整路。此外，我们将与您建议采取的10倍或更多时，它是在车辆的高可靠性的设备，和类似用途。村田晶振,CSTCC2M00G56-R0晶振,2M晶振,CSTCC晶振
