1612超薄型无源晶体,进口石英谐振器,FCX-07晶振

当前位置：首页 » SMD晶振 » 大河晶振 » 大河晶振,无源石英晶体,FCX-07晶振

prevnext

大河晶振,无源石英晶体,FCX-07晶振

频率：24.000MHz~80.000MHz

尺寸：1.6*1.2*0.45mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

咨询热线：0755-27872782

相关产品说明下载PDF资料

日本大河公司小型追求了起因，索尼发明了，世界第一的小型晶体管收音机，散列- 55（1955年），本公司的小型抵抗器被采用了。产品阵容这件事，本公司“轻薄短小”和概念，谁都没做过的创造的DNA，生みつけ了。以来，本公司的主力产品从抵抗器到石英晶体谐振器的现在，也始终持续着对小型化的挑战。水晶设备的性能决定水晶片（内部被编入的核心部件）中，振动理论分析基い设计的高技术和它具体化的精密加工技术，通过广泛的周波数范围内的高性能的产品提供了可能。
河エレテック，2014年开始2017年为止的第4次中期经营计划启动了。作为经营理念，“顾客的满足与信赖的获得”、“通过独创的构思的价值的创造”、“事业结构改革提高收益能力”，将所有的利益都信赖在公司的目标。在持续每天进化的有源晶振业界中，企业持续成长是不容易的事，不过，总是以自己的双手为自己的手创造下一代的企业的想法，更强烈的职员一个人渗透着。1612超薄型无源晶体,进口石英谐振器,FCX-07晶振

TH-1 890

大河晶振,无源石英晶体,FCX-07晶振.1612mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接（产品无铅对应）,为无铅产品.
大河石英晶振的切型。采用高速线切割技术：1.优化及严格规范线切割机各项设备参数；2.通过试验精选所使用的各类线切割料，如：磨料、线切割线、槽轮等；3.确认最优的石英晶振切割工艺参数。通过以上方法使切割出的贴片晶振晶片在厚度一致性、平行度、表面粗糙度上都超越其它切割方式，提高了石英晶振晶片的精度，提高了生产效率。

TH-2 890

大河晶振	单位	FCX-07晶振	石英晶振基本条件
标准频率	f_nom	24.000MHz~80.000MHz	标准频率
储存温度	T_stg	-55°C ~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ~100μW
频率公差	f_— l	±7× 10-6 (标准), (±7 × 10-6 ~ ±50 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-40°C ~+125°C	超出标准的规格请联系我们.
负载电容	CL	5pF,6pF,7pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C ~ +125°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

TH-3 890

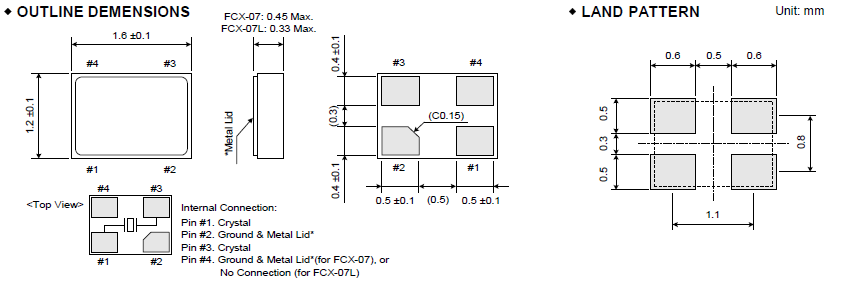

FCX-07&07L_1.6_1.2

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个进口晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。1612超薄型无源晶体,进口石英谐振器,FCX-07晶振
撞击
虽然无源晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得高精度晶振产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。大河晶振,无源石英晶体,FCX-07晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。

TH-5 890

大河晶振所有的经营组织都将积极应用国际标准以及适用的法律法规。为促进合理有效的公共政策的制订实施加强战略联系。大河晶振,无源石英晶体,FCX-07晶振
过去大河晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。大河晶振集团将：不论何时何地尽可能的进行1.6*1.2mm晶振车间源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。
在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCA（Plan-Do-multiple Check-Act），努力提高1612贴片晶振性能，不断改善运用系统。
日本大河晶振遵守法规和监管要求，从事环保产品的开发。环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、1612mm石英晶体谐振器、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动。
大河晶振集团实施创新战略，提高自主创新能力，确保公司可持续发展。实施节约战略，提高建设节约环保型企业能力，确保实现节能环保规划目标。1612超薄型无源晶体,进口石英谐振器,FCX-07晶振
