1XTV26000JBA|KDS晶振|株式会社大真空|VC-TCXO振荡器
Model Name 型号 | DSA321SDM |
Original code 原厂代码 | 1XTV26000JBA |
Device Name 产品名称系列 | VC-TCXO(压控温补振荡器) |
Nominal Frequency 标称频率 | 26 MHZ |
Supply Voltage 电源电压 |
3.3V |
Load Impedance 负载阻抗(resistance part)
(parallel capacitance) |
10kΩ 10 pF |
Control Voltage Range 控制电压范围 |
1.15 V |
Operating Temperature Range 工作温度范围 |
-40~+85℃ |
Storage temperature 储存温度 |
-40~+85℃ |
Current Consumption 电流消耗 |
1.5 mA |
Output Level 输出电平 |
0.8Vp-p |
Symmetry 对称性 |
40/60% |
Harmonics 谐波 |
-8 dBc |
SIZE 尺寸 | 3.2*2.5*0.9mm |

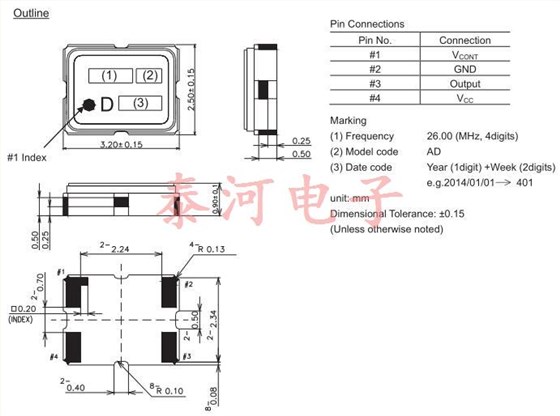

1XTV26000JBA晶振产品尺寸图
1XTV26000JBA晶振产品电气表
关于1XTV26000JBA压控温补振荡器产品安装的注意事项
终端/陆上布局/金属屏蔽孔
1端子A通孔不在底部(安装侧)。
2土地图案布局/金属掩模孔以下土地图案为参考设计。电气特性应满足安装在这片土地上的要求。在测试用地和安装用地不相连的范围内,可以改变接地方式。
对电特性没有任何影响。面罩厚度建议为0.12毫米。
包装条件
胶带包装
(1)压花胶带格式及尺寸
(2)卷筒数量:最多2000个/卷
(3)胶带规格
不缺产品。
(4)卷筒规格见图3
包装
产品用防静电袋包装。
*湿度敏感度等级:IPC/JEDEC标准J-STD-033/1级
无需干燥包装,无需重新储存后烘烤。
包装箱
最多10卷/包装箱。但是,在少于10卷的情况下,它由任何盒子容纳。
盒子里的空间用垫子填满了。
