1XTW16368MAA|KDS晶振|株式会社大真空|TCXO振荡器
| Model Name 型号 | DSB321SDN |
| Original code 原厂代码 | 1XTW16368MAA |
| Device Name 产品名称系列 | TCXO(温补振荡器) |
| Nominal Frequency 标称频率 | 16.368 MHZ |
|
Supply Voltage 电源电压 |
2.8V |
|
Load Impedance 负载阻抗(resistance part)
(parallel capacitance) |
10kΩ 10 pF |
|
Control Voltage Range 控制电压范围 |
1.15 V |
|
Operating Temperature Range 工作温度范围 |
-30~+85℃ |
|
Storage temperature 储存温度 |
-55~+125℃ |
|
Current Consumption 电流消耗 |
1.5 mA |
|
Output Level 输出电平 |
0.8Vp-p |
|
Symmetry 对称性 |
40/60% |
|
Harmonics 谐波 |
-8 dBc |
| SIZE 尺寸 | 3.2*2.5*0.9mm |
|
|
|

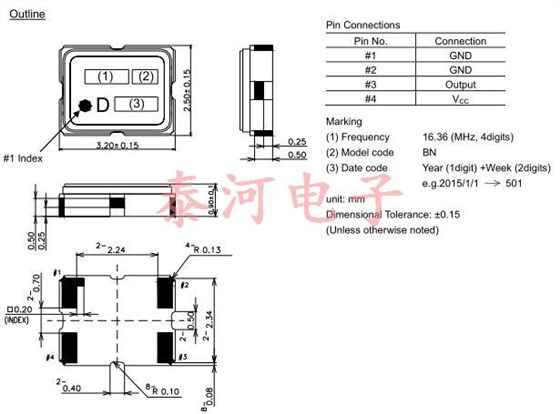

Measurement Circuit
关于晶振安装的注意事项
终端/陆上布局/金属屏蔽孔
1端子A通孔不在底部（安装侧）。
2土地图案布局/金属掩模孔以下土地图案为参考设计。电气特性应满足安装在这片土地上的要求。在测试用地和安装用地不相连的范围内，可以改变接地方式。
对电特性没有任何影响。面罩厚度建议为0.12毫米。
包装条件
胶带包装
（1）压花胶带格式及尺寸
（2）卷筒数量:最多2000个/卷
（3）胶带规格
不缺产品。
（4）卷筒规格见图3
包装
产品用防静电袋包装。
*湿度敏感度等级：IPC/JEDEC标准J-STD-033/1级
无需干燥包装，无需重新储存后烘烤。
包装箱
最多10卷/包装箱。但是，在少于10卷的情况下，它由任何盒子容纳。
盒子里的空间用垫子填满了。
