AX5PAF1-156.2500非常适合超过56Gbps的串行数据链路时钟

2023-06-06 09:00:01

Abracon晶振ClearClock系列通过新的AX5 XO扩展了其产品,尺寸为5.0x3.2x1.4mm毫米贴片晶振,适用于下一代网络和射频应用。该系列在低功耗方面领先业界,同时保持125fs的典型抖动,非常适合超过56Gbps的串行数据链路时钟。AX5提供了下一代存储和云计算应用程序所需的更小的封装尺寸,但具有与7.0x5.0毫米的AX7晶体振荡器相同的性能。应用于:网络和通信10G/40G/40G/100G光以太网射频系统、基站(BTS)数据中心PCI快速测试和测量。AX5PAF1-156.2500非常适合超过56Gbps的串行数据链路时钟

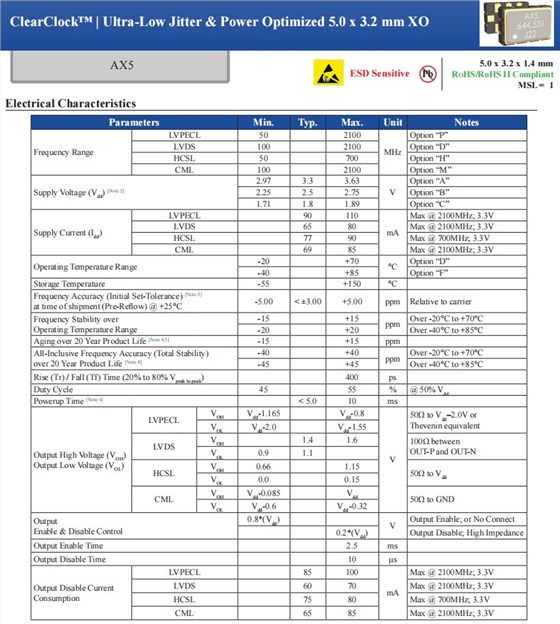

AX5-1

与SiLabs Si545系列的交叉引用零件编码
Si545 AX5系列 频率(MHz) 输出 电压
545AAA156M250BAG AX5PxF1-156.2500 156.25000 LVPECL 2.5V, 3.3V
545AAA250M000BAG AX5PxF1-250.0000 250.00000 LVPECL 2.5V, 3.3V
545BAA100M000BAG AX5DxF1-100.0000 100.00000 LVDS 1.8V, 2.5V, 3.3V
545BAA622M080BAG AX5DxF1-622.0800 622.08000 LVDS 1.8V, 2.5V, 3.3V
545AAA500M000BAG AX5PxF1-500.0000 500.00000 LVPECL 2.5V, 3.3V
545AAA000127BAG AX5PxF1-644.53125 644.53125 LVPECL 2.5V, 3.3V
545BAA500M000BAG AX5DxF1-500.0000 500.00000 LVDS 1.8V, 2.5V, 3.3V
545AAA622M080BAG AX5PxF1-622.0800 622.08000 LVPECL 2.5V, 3.3V
545BAA000127BAG AX5DxF1-622.0800 622.08000 LVDS 1.8V, 2.5V, 3.3V
545AAA200M000BAG AX5PxF1-200.0000 200.00000 LVPECL 2.5V, 3.3V
545BAA000274BAG AX5DxF1-148.0000 148.00000 LVDS 1.8V, 2.5V, 3.3V
545AAA312M500BAG AX5PxF1-312.5000 312.50000 LVPECL 2.5V, 3.3V
545AAA000274BAG AX5PxF1-148.0000 148.00000 LVPECL 2.5V, 3.3V
545BAA312M500BAG AX5DxF1-312.5000 312.50000 LVDS 1.8V, 2.5V, 3.3V
545AAA125M000BAG AX5PxF1-125.0000 125.00000 LVPECL 2.5V, 3.3V
545AAA100M000BAG AX5PxF1-100.0000 100.00000 LVPECL 2.5V, 3.3V
545BAA200M000BAG AX5DxF1-200.0000 200.00000 LVDS 1.8V, 2.5V, 3.3V
545BAA125M000BAG AX5DxF1-125.0000 125.00000 LVDS 1.8V, 2.5V, 3.3V
545BAA156M250BAG AX5DxF1-156.2500 156.25000 LVDS 1.8V, 2.5V, 3.3V
545BAA250M000BAG AX5DxF1-250.0000 250.00000 LVDS 1.8V, 2.5V, 3.3V
AX5PAF1-156.2500非常适合超过56Gbps的串行数据链路时钟

AX5系列特征:

超低抖动: 125 fs Typ RMS(200fs MAX,F>250MHz);马刺包括在内

可提供任何频率从50MHz到2100MHz的设备

工厂可编程的;样品可在1-2周的交货期内提供

最低级功耗(60 mA类型LVDS)

±20ppm的稳定性(-40至+85ºC)

3.3V、2.5V、1.8V Vdd电源

LVPECL、LVDS、HCSL和CML输出选项差分晶振

行业标准5.0x3.2毫米的足迹

AX5

原厂编码 品牌 系列 类型 频率 电压
ASFL1-27.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 27MHz 3.3V
ASFL1-50.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 50MHz 3.3V
ASFL1-12.288MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 12.288MHz 3.3V
ASFL1-24.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 24MHz 3.3V
ASFL1-20.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 20MHz 3.3V
ASFL1-48.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 48MHz 3.3V
ASFL1-1.8432MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 1.8432MHz 3.3V
ASFL1-30.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 30MHz 3.3V
ASFL1-12.288MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 12.288MHz 3.3V
ASFL1-24.000MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 24MHz 3.3V
ASFL1-20.000MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 20MHz 3.3V
ASFL1-66.666MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 66.666MHz 3.3V
ASFL1-66.666MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 66.666MHz 3.3V
ASFL3-16.000MHZ-EK-T Abracon晶振 ASFL3 XO (Standard) 16MHz 1.8V
ASFL1-14.7456MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 14.7456MHz 3.3V
ASFL1-25.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 25MHz 3.3V
ASFL1-4.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 4MHz 3.3V
ASFL1-50.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 50MHz 3.3V
ASFL1-48.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 48MHz 3.3V
ASFL3-24.000MHZ-EK-T Abracon晶振 ASFL3 XO (Standard) 24MHz 1.8V
ASFL1-14.31818MHZ-EK-T Abracon晶振 ASFL1 有源晶振 14.31818MHz 3.3V
ASFL1-16.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 16MHz 3.3V
ASFL1-20.000MHZ-EK-T Abracon晶振 ASFL1 XO (Standard) 20MHz 3.3V
ASFLK-32.768KHZ-LJT Abracon晶振 ASFLK XO (Standard) 32.768kHz 3.3V
ASFL1-25.000MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 25MHz 3.3V
ASFL1-25.000MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 25MHz 3.3V
ASFL1-32.768MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 32.768MHz 3.3V
ASFL1-50.000MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 50MHz 3.3V
ASFL1-33.333MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 33.333MHz 3.3V
ASFL1-8.000MHZ-L-T Abracon晶振 ASFL1 XO (Standard) 8MHz 3.3V
ASFL1-7.3728MHZ-EC-T Abracon晶振 ASFL1 XO (Standard) 7.3728MHz 3.3V
