每个开发和生产专家都知道,石英晶体无法进行超声波焊接和清洁.高频焊接或清洁过程会损坏石英谐振器.而且现在超声波应用相当广泛,在医疗电子,探测,汽车等领域都有应用,这样一来对石英晶振的需求势必会有所提升,在这样的背景下,彼得曼晶振公司就出产了一种可适用于超声波的低成本兆级系列耐高温石英晶体产品SMD03025/4US.

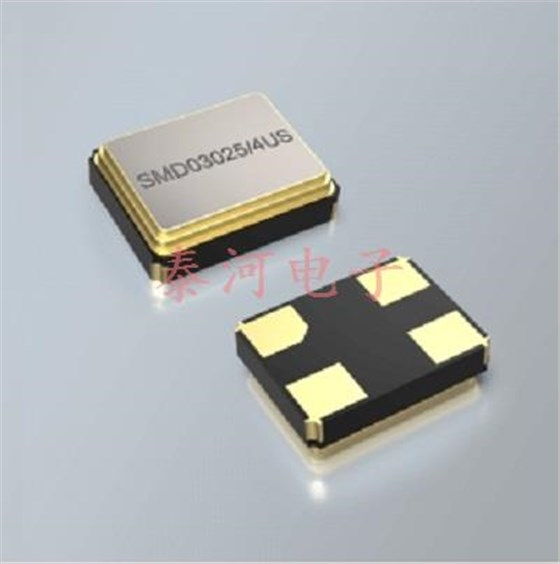

来自莱希河畔兰茨贝格的计时专家PETERMANN-TECHNIK是世界上第一个在尺寸为3.2*2.5mm的小型陶瓷外壳中展示SMD石英的公司，该SMD晶振是专门为处理超声波焊接和清洁而开发的。
同时,3.2*2.5mm/4垫外壳(SMD03025/4系列)中的SMD石英已成为陶瓷外壳中最便宜的小型SMD石英.因此,合乎逻辑的是,在需求最大的外壳中提供了适用于超声波焊接和清洁的石英,即3.2*2.5mm/4脚.
“SMD03025/4US”系列适用于超声波的SMD石英可以通过超声波进行焊接和清洁,是德国晶振厂家生产制造的.为此,该石英的石英谐振器具有特殊的固定超声极限,其设计用于15kHz,20kHz,35kHz和40kHz的超声频率.
“SMD03025/4US”的频率范围为12–40MHz,可以在+25℃时以±10ppm的频率容差出厂,并且在-20度的温度范围内以±10ppm的温度稳定度开始供货/+70℃.超出工业温度范围-40/+85℃,最接近的温度稳定性为±15ppm.
SMD03025/4US石英晶体的特性如下:
①推荐用于超声波塑料外壳焊接工艺
②以可承受的价格获得很高的可靠性
③降低阻力的石英设计,可快速安全地启动
④频率公差为±10ppm @ + 25°C,紧密的温度稳定性和最小的老化值
该无源晶振的参数规格图如下:
|
项目 |
产品特性和条件ODUCT FEATURES AND CONDITIONS |
|
SMD-CRYSTAL SERIES |
SMD03025/4US |
|
NUMBER OF SOLDER PADS |
4 |
|
FREQUENCY RANGE |
12.0 ~ 40.0 MHz AT-Fundamental |
|
FREQUENCY TOLERANCES AT 25°C |
±10 ppm ~ ±50 ppm |
|
LOAD CAPACITANCE (CL) |
6 pF ~ 30 pF (12 pF standard), or Series |
|
WORKING TEMPERATURE RANGES |
0/+50°C ~ -40/+85°C |
|
SHUNT CAPACITANCE (Co) |
7 pF max. |
|
DRIVE LEVEL |
10 μW ~ 100 μW typ. / 200 μW max. ( 500 μW max. available on request) |
|
AGING |
±3 ppm per year standard (±1 or ±2 ppm available on request) |
|
INSULATION RESISTANCE |
>500 MΩ DC/100V ±10% |
|
STORAGE TEMPERATURE |
-55°/+125°C |
|
DELIVERY FORM |
Tape and Reel (3.000 pcs per reel, other quantities available on request) |
由以上介绍来看,虽然该系列晶振的性能与石英晶体振荡器的性能还有所差距,但由于价格低廉,因此在无尘室中制造的耐超声波多功能研磨机可用于需要非常便宜的SMD石英且具有出色参数和出色耐用性的任何应用,例如汽车,医疗,嵌入式,工业,商业,WIFI,无线(WLAN,ISM,KNX,ZigBee,Z-Wave等),消费和电信行业等等.
