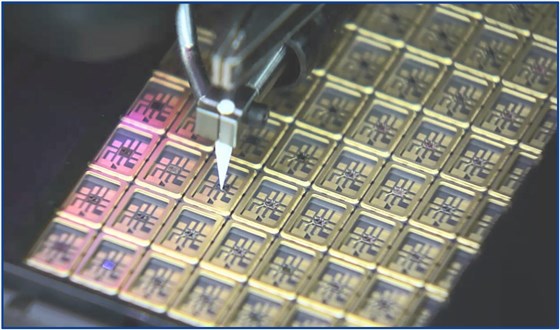

泛音石英晶体的工作方式,Q 27.12-JXS21-9-10/15-T1-FU-WA-LF晶振，快速流畅的数据传输在当今世界至关重要。网络和服务器系统都旨在以闪电般的速度处理和转发信息。自此，许多应用开始依赖于三位数兆赫（MHz）范围。

如此高的频率不能用基波音中的AT晶体产生。虽然基频为40至50MHz的石英盘是可行的，但它们的生产涉及相当大的努力和相应的成本。出于这个原因，“泛音晶体”通常用于20兆赫兹以上的频率。

泛音与基本音

泛音石英晶体的工作方式,Q 27.12-JXS21-9-10/15-T1-FU-WA-LF晶振每个石英坯料都有其基本频率。除了这个“基本音调”，每个石英盘还有几个色彩。当对石英施加电压时，它会在其基音。它的泛音也在这个过程中被触发，但它们信号明显弱于基本音。事实上，大多数泛音信号只导致正常相位的时间噪声。

通过巧妙的构造振荡器电路，可以驱动石英的泛音的基本语气。在石英振荡器电路，可以放大石英的泛音信号。

此技术允许工程师将远高于其基本音调的频率“挤出”一个石英晶振。例如，如果石英以基本音振荡 20MHz，第三个泛音以60MHz振荡，第五个泛音振荡在 100MHz 时。由于振荡器电路的电子特性，泛音只能在奇数范围内被激发。

泛音石英如何振荡？

泛音石英晶体的工作方式,Q 27.12-JXS21-9-10/15-T1-FU-WA-LF晶振，剩下的问题是关于泛音石英振荡的形状。您可以将泛音振荡想象为晶体基本振荡的倍数。

厚度剪切振荡器的示意图

jauch新闻3.2

让我们以厚度剪切振荡器为例：在电压下，石英的顶部和底部以基本音向相反的方向移动。然而，在泛音中，不仅石英的上下两侧振荡，而且其中的分子层也振荡。这些层也以相反的方向移动，就像晶体的顶部和底部在基本色调中一样。可以这么说，石英不仅在外部振动，而且“本身”振动。

形象地说，可以想象一个泛音石英，就像一个钟摆连接到一条长链上。在基本音调，只有钟摆摆动，但在泛音中每个摆动链节也会摆动。

频率高达250MHz

由其泛音驱动的石英可以产生高达250MHz的频率，从而为通信技术中的快速数据传输奠定了完美的基础。欧洲石英晶振

JAUCH原厂编码	生产厂商	型号	频率	频率偏差	负载电荷	Operating Temperature
Q 26.0-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	10pF	-20°C ~ 70°C
Q 26.0-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	12pF	-20°C ~ 70°C
Q 26.0-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	8pF	-20°C ~ 70°C
Q 26.0-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	9pF	-20°C ~ 70°C
Q 27.12-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	10pF	-20°C ~ 70°C
Q 27.12-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	12pF	-20°C ~ 70°C
Q 27.12-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	8pF	-20°C ~ 70°C
Q 27.12-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	9pF	-20°C ~ 70°C
Q 38.4-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	10pF	-20°C ~ 70°C
Q 38.4-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	12pF	-20°C ~ 70°C
Q 38.4-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	8pF	-20°C ~ 70°C
Q 38.4-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	9pF	-20°C ~ 70°C
Q 40.0-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	40MHz	±10ppm	10pF	-20°C ~ 70°C
Q 40.0-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	40MHz	±10ppm	12pF	-20°C ~ 70°C
Q 40.0-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	40MHz	±10ppm	8pF	-20°C ~ 70°C
Q 40.0-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	40MHz	±10ppm	9pF	-20°C ~ 70°C
Q 32.0-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	32MHz	±10ppm	10pF	-20°C ~ 70°C
Q 32.0-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	32MHz	±10ppm	12pF	-20°C ~ 70°C
Q 32.0-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	32MHz	±10ppm	8pF	-20°C ~ 70°C
Q 32.0-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	32MHz	±10ppm	9pF	-20°C ~ 70°C
Q 19.2-JXS21-10-10/10-WA-LF	Jauch晶振	JXS21-WA	19.2MHz	±10ppm	10pF	-20°C ~ 70°C
Q 19.2-JXS21-12-10/10-WA-LF	Jauch晶振	JXS21-WA	19.2MHz	±10ppm	12pF	-20°C ~ 70°C
Q 19.2-JXS21-8-10/10-WA-LF	Jauch晶振	JXS21-WA	19.2MHz	±10ppm	8pF	-20°C ~ 70°C
Q 19.2-JXS21-9-10/10-WA-LF	Jauch晶振	JXS21-WA	19.2MHz	±10ppm	9pF	-20°C ~ 70°C
Q 20.0-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	20MHz	±10ppm	10pF	-20°C ~ 70°C
Q 20.0-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	20MHz	±10ppm	12pF	-20°C ~ 70°C
Q 20.0-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	20MHz	±10ppm	8pF	-20°C ~ 70°C
Q 20.0-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	20MHz	±10ppm	9pF	-20°C ~ 70°C
Q 24.0-JXS21-10-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	24MHz	±10ppm	10pF	-20°C ~ 70°C
Q 24.0-JXS21-12-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	24MHz	±10ppm	12pF	-20°C ~ 70°C
Q 24.0-JXS21-8-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	24MHz	±10ppm	8pF	-20°C ~ 70°C
Q 24.0-JXS21-9-10/10-FU-WA-LF	Jauch晶振	JXS21-WA	24MHz	±10ppm	9pF	-20°C ~ 70°C
Q 26.0-JXS21-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	10pF	-40°C ~ 85°C
Q 26.0-JXS21-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	12pF	-40°C ~ 85°C
Q 26.0-JXS21-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	8pF	-40°C ~ 85°C
Q 26.0-JXS21-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	26MHz	±10ppm	9pF	-40°C ~ 85°C
Q 27.12-JXS21-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	10pF	-40°C ~ 85°C
Q 27.12-JXS21-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	12pF	-40°C ~ 85°C
Q 27.12-JXS21-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	8pF	-40°C ~ 85°C
Q 27.12-JXS21-9-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	27.12MHz	±10ppm	9pF	-40°C ~ 85°C
Q 38.4-JXS21-10-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	10pF	-40°C ~ 85°C
Q 38.4-JXS21-12-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	12pF	-40°C ~ 85°C
Q 38.4-JXS21-8-10/15-T1-FU-WA-LF	Jauch晶振	JXS21-WA	38.4MHz	±10ppm	8pF	-40°C ~ 85°C
