瑞萨的40纳米制程技术：打造高性能集成智能嵌入式应用！

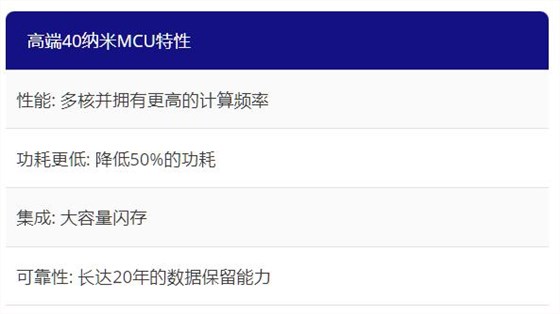

瑞萨的40纳米MCU采用了一种被称为40纳米节点的工艺技术。基于这一技术，瑞萨的MCU提供了领先的功能和终极集成，具体如下所示.

这种工艺技术指的是制造MCU时使用的晶体管和互连的尺寸。瑞萨在其汽车微控制器单元(MCU)中采用了分栅金属-氧化物-氮化硅-氧化物-单晶硅(SG-MONOS)技术，这使得其在行业中脱颖而出并带来了众多的优势。作为拥有30多年的电荷俘获型非易失性存储器(NVM)生产经验的瑞萨，已成为提供卓越功能和可靠性解决方案的领导者。瑞萨利用电荷俘获型非易失性存储器(NVM)技术实现更快的性能，并在其MCU中集成大容量闪存。这项技术能够实现高效的数据存储和检索，从而缩短访问时间并提高系统性能。瑞萨还将大容量闪存集成到其MCU中，减少了对外部存储设备的需求，增强了MCU的功能。
40纳米制程技术的一个突出优势是其世界级的高速随机读取性能，这使得瑞萨成为这方面的行业领导者。快速高效地访问数据的能力在许多应用中至关重要，而瑞萨贴片晶振的40纳米MCU在这方面提供了无与伦比的性能。此外，瑞萨的40纳米制程技术，还提供了最快的闪存访问速度，无需等待的状态，这意味着可以快速读取和写入数据，从而提高系统响应能力并减少延迟。这一优势在实时应用中尤为显著，因为快速数据访问对于无缝操作至关重要。
瑞萨的40纳米工艺技术还采用了基于电荷俘获机制的离散存储节点架构。这种设计确保了高可靠性和可扩展性，使MCU能够承受苛刻的工作条件，并适应不断发展的行业要求。此外，集成氮化薄膜存储(SiN)技术实现了薄型单元设计，使MCU与先进的逻辑工艺兼容。
通过分栅源端热电子注入(SSI)编程的实施，瑞萨的MCU实现了低功率编程操作。这有助于提高能效，降低功耗，并延长便携式设备的电池寿命。为了进一步提高性能和能效，瑞萨采用了低电压字线驱动，并消除了读取访问路径中的高电压。这些优化措施实现了超过400MHz的高速随机读取操作，同时保持较小的区域尺寸。高性能、低功耗和紧凑尺寸的结合使瑞萨的40纳米MCU成为各种应用的理想选择。
瑞萨电子的40纳米技术为各种工业、消费和汽车应用带来了显著的优势。 其中，一些领先优势包括电荷捕获NVM产品、世界一流的高速随机读取性能、最快的闪存访问、高可靠性、可扩展性和优化的电路设计。 瑞萨电子持续推动 MCU 技术的发展。 这些进步使工程师能够为性能、功效和尺寸至关重要的各种行业的设计创新提供高效的解决方案。
瑞萨MCU 为当前技术带来的附加值

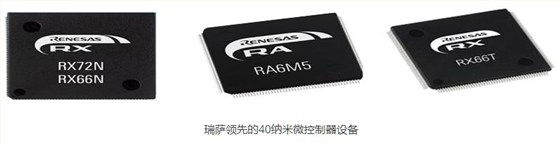

瑞萨的40纳米工艺技术已经开发出一系列具有先进特性和功能的MCU和MPU。以下是一些采用瑞萨40纳米制程技术的MCU产品示例，以及它们的功能和应用支持：
RX72N系列
这组MCU是为工业自动化和控制应用而设计的。它具有高性能32位RXv3 CPU内核、高达4MB的闪存和高达640KB的随机存储器(RAM)。RX72N系列石英晶体还支持以太网、CAN和USB通信接口，适合机器人、电机控制和工厂自动化等应用。
RA6M5系列
RA6M5组MCU专为高性能物联网应用而设计。它具有200MHz Arm® Cortex®-M33 CPU内核、高达2MB的闪存和高达512KB的RAM。RA6M5系列还支持以太网、USB和CAN FD通信接口，以及AES和SHA加密等安全特性。这使得它非常适合所有互联应用以及智能家居、楼宇自动化和远程监控。
RX66T系列
RX66T石英晶振是瑞萨的微控制器单元(MCU)，专为工业自动化系统和机器人领域的高性能电机控制应用而设计。它拥有一个32位RXv3 CPU内核、专用外设、多种存储器选项，以及UART、SPI、I2C和CAN等通信接口。RX66T还包含高级安全功能，如内置自测功能和内存保护单元。它的工作电压范围广泛，通常为2.7V至5.5V，并提供全面的开发生态系统，包括软件开发工具、中间件和库。RX66T MCU非常适用于对精密电机控制要求较高的应用，如工业机器人、电机驱动设备和自动化系统。

瑞萨的40纳米制程技术，拥有高集成度、高能效、高性能和可扩展性，彻底改变了微控制器技术的格局。这些先进的MCU为工程师提供了高效的解决方案，包括延长电池寿命，增强处理能力和响应能力。 而高速闪存、优化的电路设计和高级安全功能等特性让你轻松设计出创新的产品！毋庸置疑，瑞萨的40纳米MCU树立了行业新标准，让你的设计更有竞争力！不论是工业自动化和控制，还是物联网应用和电机控制，这些MCU将助你实现更高水平的生产力和创新！瑞萨将持续推动MCU技术的发展，提供满足半导体行业不断发展需求的增值解决方案，和我们一同开创未来！
