VG-4231CE编码Q3614CE00008200压控晶振多用于锁相技术和频率负反馈调制

2022-08-26 08:55:26 泰河电子

压控晶振(VCXO)是一种石英晶体振荡器,其振荡效率可以通过红外线加控制电压来改变或调制。它的振荡频率由晶体决定,频率可以通过控制电压在小范围内调节。VCXO多用于锁相技术和频率负反馈调制。通常,控制电压范围为0V至2V或0V至3V。VCXO的调谐范围为100ppm至200ppm。

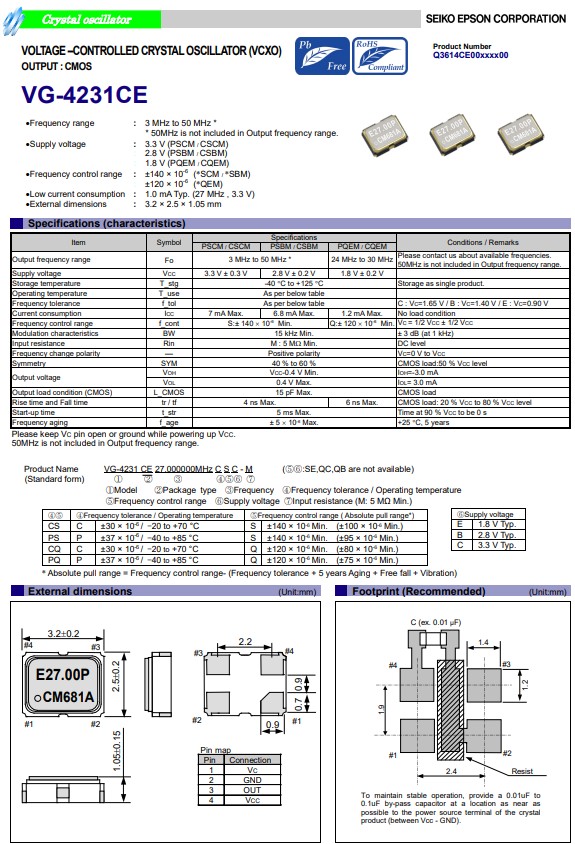

日本进口爱普生晶振VG-4231CE,是一款VCXO压控晶体振荡器,频率范围:3MHz至50MHz*,*50MHz不包括在输出频率范围内,电源电压:3.3V(PSCM/CSCM),2.8V(PSBM/CSBM),1.8V (PQEM/CQEM),频率控制范围:140×10-6 (*SCM/*SBM),120×10-6 (*QEM),低功耗:1.0mA(典型值)。(27M,3.3V),小体积晶振尺寸:3.2x2.5mm,有源晶振,四脚贴片晶振,输出波形CMOS,无铅/符合欧盟RoHS指令,标准参考重量26毫克,具有超小型,轻薄型,低功耗,低抖动,低电源电压,低损耗,低耗能等特点,多用于锁相技术、频率负反馈系统和频率调制,已成为通信机、移动电话、寻呼机、全球定位系统(GPS)等许多电子应用系统必不可少的关键部件。

VG-4231CE编码Q3614CE00008200压控晶振多用于锁相技术和频率负反馈调制

Product Number Model Frequency EPSON CRYSTAL
Output Wave Supply Voltage VC Range
Q3614CE00000600 VG-4231CE 27.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00001100 VG-4231CE 27.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00001200 VG-4231CE 27.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00001300 VG-4231CE 24.576000 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00002300 VG-4231CE 24.576000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00002400 VG-4231CE 16.384000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00002700 VG-4231CE 17.734475 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00002900 VG-4231CE 24.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00003100 VG-4231CE 36.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00004100 VG-4231CE 25.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00004300 VG-4231CE 32.768000 MHz 3.20 x 2.50 x 1.05 mm CMOS 2.600 to 3.000 V 1.4 +/-1.4V
Q3614CE00004400 VG-4231CE 25.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00004600 VG-4231CE 12.288000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00006000 VG-4231CE 11.289600 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00006100 VG-4231CE 32.768000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
VG-4231CE

Q3614CE00006200 VG-4231CE 24.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00006600 VG-4231CE 28.636360 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00007100 VG-4231CE 32.768000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00007200 VG-4231CE 12.288000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00008000 VG-4231CE 16.777216 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00008100 VG-4231CE 12.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00008200 VG-4231CE 24.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00008300 VG-4231CE 25.165800 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00009400 VG-4231CE 9.600000 MHz 3.20 x 2.50 x 1.05 mm CMOS 2.600 to 3.000 V 1.4 +/-1.4V
Q3614CE00009500 VG-4231CE 32.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00009700 VG-4231CE 25.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 1.600 to 2.000 V 0.9 +/-0.9V
Q3614CE00009800 VG-4231CE 13.560000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V
Q3614CE00009900 VG-4231CE 12.000000 MHz 3.20 x 2.50 x 1.05 mm CMOS 3.000 to 3.600 V 1.65 +/-1.65V

VG-4231CE编码Q3614CE00008200压控晶振多用于锁相技术和频率负反馈调制

压控晶振(VCXO)是通过红外加控制电压使振荡效率可变或是可以调制的石英晶体振荡器,其振荡频率由晶体决定,可用控制电压在小范围内进行频率调整。VCXO大多用于锁相技术、频率负反馈调制的目的。 控制电压范围一般为0V至2V或0V至3V。VCXO的调谐范围为±100ppm至±200ppm。

AT切石英谐振器常用于压控晶振,通过在振荡电路中引入可调元件,可以用压控电压来调节振荡频率。可调元件通常是变容二极管。变容二极管是一种电容可以随着施加的电压而变化的元件。通过改变施加在变容管上的电压,使石英谐振器的负载电容发生变化,谐振电路的谐振频率也随之变化,从而达到电压控制的目的。
