日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、石英晶振器件的专业生产厂家,以“通过对客户的服务,为社会繁荣和世界和平作出贡献”的创业理念为基础于1948年成立。
现在我们作为提供电子业必不可少的,在丰富用途被广泛使用的晶体元器件产品以及应用水晶技术的传感器等新的高附加价值产品的频率综合生产厂家,正以企业的继续成长为目标而努力。
日本电波工业株式NDK晶振经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷谐振器,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售

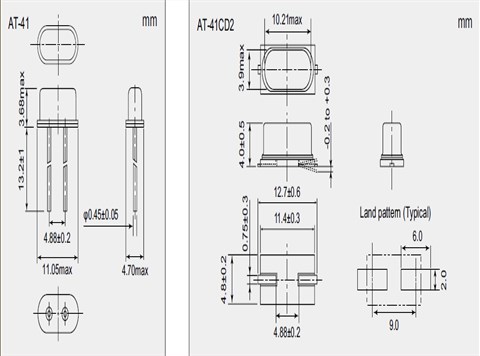

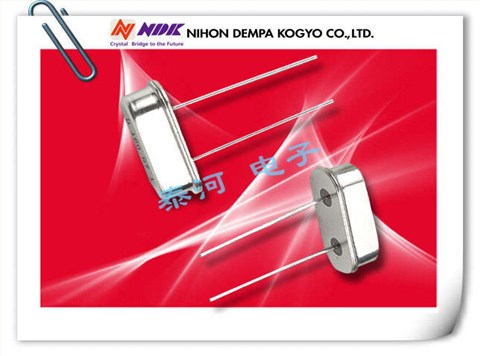

NDK晶振,插件晶振,AT-41晶振,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型。不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切。其它切型还有 CT、DT、GT、NT 等
NDK晶振规格 |
单位 |
AT-41晶振频率范围 |
石英晶振基本条件 |
标准频率 |
f_nom |
3.00MHZ~75.0MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-10°C ~ +70°C |
标准温度 |
激励功率 |
DL |
200μW Max. |
推荐:1μW ~ 100μW |
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ~ +70°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
超出标准说明,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
所有产品的共同点
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。)
5:卤化合物
请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。
日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因。它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要。
日本电波工业株式NDK晶振的新概念的温补晶振,石英晶体振荡器器件。通过产品生命周期提高整体节能贡献和环境绩效的举措。制造-环境友好生产—优化-提高性能/效率的节能贡献—通过制造致密/复杂产品减少资源节约—环境消除/减少环境负荷物质—这些是倡议的支柱。制造业-环保生产—我们将介绍一些情况下,发现CO2排放量的产品生命周期使用环境LCA方法.NDK晶振,插件晶振,AT-41晶振
