ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振

Abracon llc晶振集团是全球频率控制、信号调节、时钟分布和磁性元件的制造商.Abracon提供广泛的石英晶体、晶体和MEMS振荡器、压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器,实时时钟、天线、蓝牙模块、陶瓷谐振器、电感滤波器和谐振器、电感器、变压器和电路保护元件.ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振 TH-1 890

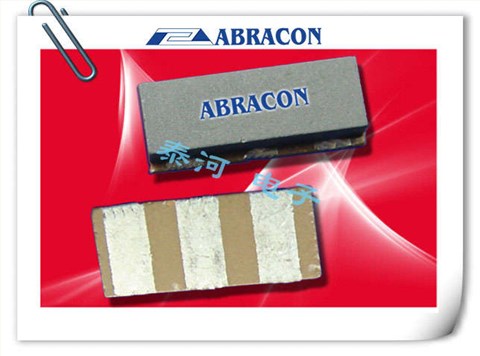

ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振，振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种：

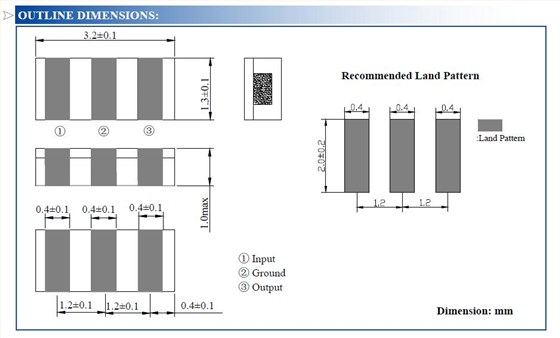

7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备 TH-2 890

Abracon晶振规格	单位	AWSCR-CE晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	8-12MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年

AWSCR-CE

TH-4 890

石英晶振晶体单元/谐振器：ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振

激励功率

在晶体单元上施加过多驱动力，会导致产品特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。

负极电阻

除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。

负载电容

振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供。ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振 TH-5 890

Abracon llc晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压控晶体振荡器（VCXO）、压电石英晶体、有源晶振和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.ABRACON晶振,陶瓷谐振器,AWSCR-CE晶振,贴片陶瓷晶振 TH-6 890
