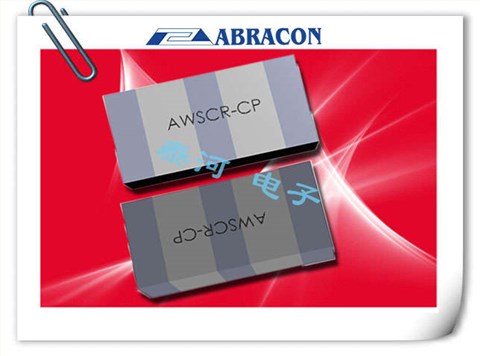

ABRACON晶振,陶瓷谐振器,AWSCR-CP SERIES晶振,遥控器用陶瓷晶振

Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon晶振获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.ABRACON晶振,陶瓷谐振器,AWSCR-CP SERIES晶振,遥控器用陶瓷晶振
TH-1 890

ABRACON晶振,陶瓷谐振器,AWSCR-CP SERIES晶振,遥控器用陶瓷晶振，振荡电路不需外部负载电容器,对应不同IC,有不同的内制电容 (含有内置负载电容的陶瓷晶振产品一定要产品本身是三个脚ZTT陶瓷晶振系列).该系列产品可在很宽温度范围内保持稳定.该陶瓷晶振尺寸小,重量轻,并具有卓越的抗振性能.与CR,LC电路不同,陶瓷振荡子利用的是机械谐振而不是像压电石英晶体一样电谐振的方式起振,利用它们可实现免调整振荡器电路的设计,该系列价格适中且货源稳定,多数常规频点都已大批量生产.贴片的体积有以下几种：
7.2 X3.4mm,4.5 X 2.0mm,3.7 X3.1mm,3.2 X 1.3mm,2.5x2.0mm 等系列贴片陶瓷晶振,贴片产品的产品应用范围比较广阔,比如有,DTMF发生器,微型计算机时钟振荡器, 遥控装置,自动化办公设备

对于贴片陶瓷晶振本身内置带有负载电容的,我们都称呼为带电容陶瓷晶振,或者是ZTT陶瓷晶振,产品特性具有对激励信号频率十分敏感的突出特点,当外加的交流电场的频率和谐振器的谐振频率发生共振时,电能和机械能的转换会发生在谐振器的谐振频率上.高频谐振器内建电容贴片 ZTTC 贴片 SMD 陶瓷谐振器的内置电容,而 ZTAC 则不含电容.ZTTC/ZTAC（与 Murata CSAC/CSTC 系列相容）的频率范围在 2.0MHz 至 50.00MHz,频率公差为 ±0.5％.ABRACON晶振,陶瓷谐振器,AWSCR-CP SERIES晶振,遥控器用陶瓷晶振 TH-2 890

Abracon晶振规格	单位	AWSCR-CP SERIES晶振（陶瓷晶振）	石英晶振基本条件
标准频率	f_nom	2-12MHZ	标准频率
储存温度	T_stg	-55°C ～ +85°C	裸存
工作温度	T_use	-25°C ～ +85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±50 × 10^-6(标准), (±15 × 10^-6～ ±50 × 10^-6可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10^-6/ year Max.	+25°C,第一年
