西铁城有源晶振奉行的管理政策是“标题作为纪念公司保持活着在这个时代”.日本制造业可持续发展的业务形式将在这样一个追求快速多变的经济,而重视个人、社会和环境问题.西铁城晶振试图满足你在电子设备领域中成为龙头企业。西铁城晶振,贴片晶振,CSX-252FA晶振,普通时钟有源振荡器
西铁城晶振创立于1959年7月28日，当时注册资金高达17亿多,所做产品涉及领域较广,自动车部品,石英晶振,贴片晶振,石英晶体振荡器及水晶片,映像用电子机器,液晶显示器,光通信用部品,工业机械装置,精密计测机械,小型精密金属加工部件等。
西铁城晶振,贴片晶振,西铁城晶振,CSX-252FA晶振,普通时钟有源振荡器,无论是3225mm尺寸或者是2520mm尺寸的贴片石英晶振，内部的石英晶片，研磨镀层等技术，均需要采用机器设备运行，那么尺寸如此之小的晶体内部的晶片又是怎样处理的呢？首先，通过滚筒倒边，主要是为了去除晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶片的边缘效应不能去除，而石英晶体的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
相位噪声和抖动是对同一种现象的两种不同的定量方式，是对短期稳定度的真实度量。石英晶体振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的石英晶体振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。但相对的，拥有好的相位噪声和抖动的同时振荡器的设计复杂，体积大，频率低，造价高。实际上相位噪声和抖动是短期频率稳定度的度量，所以一般越高端的晶振，即频稳越好的晶振，这些指标也相应越好。西铁城晶振,贴片晶振,CSX-252FA晶振,普通时钟有源振荡器
|

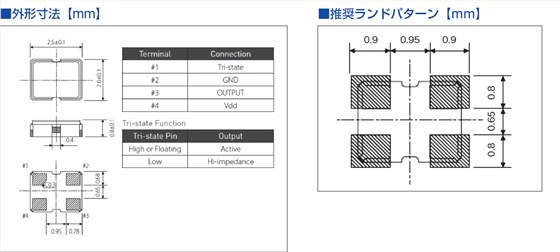

项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
32.768KHZ,2-60MHZ |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
1.8V |
请联系我们以了解更多相关信息 |
|
储存温度 |
T_stg |
-45℃ - +90℃ |
裸存 |
|
工作温度 |
T_use |
-20℃ - +70℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
|
-40℃ - +85℃ |
|
|
|
频率稳定度 |
f_tol |
B: ±50 × 10-6 |
-20℃ - +70℃ |
|
|
E: ±50 × 10-6 |
-40℃ - +85℃ |
|
|
功耗 |
ICC |
8 mA Max. |
无负载条件、最大工作频率 |
|
待机电流 |
I_std |
50μA Max. |
ST=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC?极, L_CMOS≦15 pF |
|
输出电压 |
VOH |
VCC-0.9V Min. |
|
|
VOL |
0.1 V Max. |
|
|
|
输出负载条件 |
L_CMOS |
15 pF Max. |
|
|
输入电压 |
VIH |
0.7Vdd?Min. |
ST?终端 |
|
VIL |
0.2Vdd?Max. |
|
|
|
上升/下降时间 |
tr / tf |
10 ns Max. |
20 % VCC to 80 % VCC 极, L_CMOS=15 pF |
|
振荡启动时间 |
t_str |
10 ms Max. |
t=0 at 90 % |
|
频率老化 |
f_aging |
±5 × 10-6 / year Max. |
+25 ℃,?初年度,第一年 |
| ManufacturerPartNumber原厂代码 | Manufacturer品牌 | Description参数 | Series型号 | PartStatus | Type类型 | Frequency频率 | Function | Output输出 | FrequencyStability频率稳定度 | OperatingTemperature工作温度 | Current-Supply(Max) | MountingType安装类型 | Package/Case包装/封装 | Size/Dimension尺寸 | Height-Seated(Max)高度 |
| CMX309FLC4.000MT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS,TTL | ±100ppm | -10°C~70°C | 23mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FLC4.000MT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS,TTL | ±100ppm | -10°C~70°C | 23mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FBC4.000MTR | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C~70°C | 9mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FBC4.000MTR | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C~70°C | 9mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FBC4.000M-UT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C~70°C | 9mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FBC4.000M-UT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS | ±100ppm | -20°C~70°C | 9mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FLC4.000M-UT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS,TTL | ±100ppm | -10°C~70°C | 23mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
| CMX309FLC4.000M-UT | CitizenFinedeviceCoLtd | OSCXO4.000MHZCMOSTTLSMD | CMX-309 | Obsolete | XO(Standard) | 4MHz | Enable/Disable | CMOS,TTL | ±100ppm | -10°C~70°C | 23mA | SurfaceMount | 4-SOJ,5.08mmpitch | 0.547"Lx0.341"W(13.90mmx8.65mm) | 0.185"(4.70mm) |
晶体振荡器和实时时钟模块，西铁城晶振,贴片晶振,CSX-252FA晶振,普通时钟有源振荡器
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。西铁城晶振,贴片晶振,CSX-252FA晶振,普通时钟有源振荡器
西铁城32.768K贴片有源晶振，作为全球企业可持续的社会的实现，集团一体推进地球环境保全活动。推进了环境考虑的产品和服务的产品和服务。为了提供社会，努力维护地球环境。遵守环境相关的法令、条例、限制、协定及其他要求事项，环境负荷的降低和污染的防止努力。
西铁城晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动，地球温暖化防止及循环型社会的实现贡献。与采购单位、供应商等的客户合作，温室效应气体削减，资源的有效利用，努力对晶振,2.5*2.0mm谐振器的化学物质的管理强化等。地域社会环境保全活动及生物多样性保全活动的参加，环境関搭配等的信息积极的公开的事，与社会的交流的知识进一步加深协调进一步的协调。这个环境方针是根据文件等的全体职员以及共同工作的人们。按照这个环境方针，设定环境目的和目标，确实是落实，对其进行重新评估，努力持续改善。
西铁城32.768K晶体振荡器有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展。西铁城晶振,贴片晶振,CSX-252FA晶振,普通时钟有源振荡器
西铁城有源MHZ系列晶振规格表：
Series型号
PartStatus
Type类型
Frequency频率
Function
Output输出
FrequencyStability频率稳定度
OperatingTemperature工作温度
Current-Supply(Max)
MountingType安装类型
Package/Case包装/封装
Size/Dimension尺寸
Height-Seated(Max)高度
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-20°C~70°C
25mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-20°C~70°C
25mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-20°C~70°C
25mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
15mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
15mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
15mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-40°C~85°C
15mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CSX-750F
Active
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-40°C~85°C
25mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-10°C~70°C
23mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS,TTL
±100ppm
-10°C~70°C
23mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CSX-750P
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
45mA
SurfaceMount
4-SMD,NoLead
0.276"Lx0.197"W(7.00mmx5.00mm)
0.063"(1.60mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
CMX-309
Obsolete
XO(Standard)
4MHz
Enable/Disable
CMOS
±100ppm
-20°C~70°C
9mA
SurfaceMount
4-SOJ,5.08mmpitch
0.547"Lx0.341"W(13.90mmx8.65mm)
0.185"(4.70mm)
