温补晶振,石英晶体振荡器,DSB221SDN晶振

KDS-1

日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控晶体振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂.
日本大真空株式会社,天津KDS作为一个最重要的环境保护活动的管理政策,通过与环境的和谐企业活动,KDS集团将有助于创造社会发展得以持续.晶振应用产品的开发,在该地区的所有的石英晶体谐振器生产业务,KDS集团,将促进对全球环保事业的承诺. 1:努力减少有害物质的妥善管理,为客户提供环保产品. 2:对于预防环境污染和资源的有效利用,我们将妥善处置废物排放量,再利用和回收工作. 3:防止全球变暖,我们将努力减少二氧化碳排放量和节约能源活动. 4:我会遵守我们的其他环境法律,标准,协议同意的要求. 5.进行定期审查,以设置基于这种环境政策的环境目标和指标,以及促进活动,我们会努力,不断提高环境管理体系.6:著名的人将要从事的活动组及全体员工的环保政策给大家,我们将通过宣传活动,教育和培训工作,提高意识和环保意识. 7:我会公布的环境保育活动有关的信息.

TH-1 890

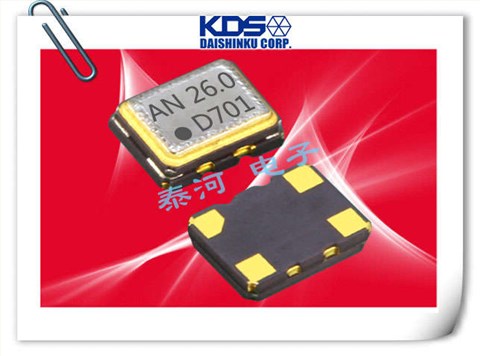

KDS晶振,石英晶振,DSB221SDN晶振,（TCXO）,是目前有源晶振中体积最小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品最适合于GPS,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.为对应低电源电压的产品.超小型,轻型.低消耗电流,表面贴片型产品.（可对应回流焊）无铅产品.满足无铅焊接的高温回流温度曲线要求,带有AFC（频率控制）功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
KDS晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。六脚SMD型温补振荡器,26M进口有源晶体,DSB211SDT晶振

TH-2 890

型号		DSB221SDN晶振(TCXO)
输出频率范围		9.6~52MHz
标准频率		16.3676/16.367667/16.368/16.369/16.8/26/38.4 MHz
电源电压范围		+1.68~+3.5V
电源电压（Vcc）		+1.8V/+2.8V/+3.0V/+3.3V
消耗电流		+1.5mA max.（f≦26MHz）/+2.0mA max.（26＜f≦52MHz）
待机时电流		-
输出电压		0.8Vp-p min.（f≦52MHz）（削峰正弦波/DC-coupled）
输出负载		10kΩ//10pF
频率稳定度	常温偏差	±1.5×10-6max.（After 2 reflows）
	温度特性	±1.0×10-6,±2.5×10-6max./-30~+85℃ ±0.5×10-6,±2.5×10-6max./-30~+85℃（Option）
	电源电压特性	±0.2×10-6max.（VCC±5%）
	负载变化特性	±0.2×10-6max.（10kΩ//10pF±10%）
	长期变化	±1.0×10-6max./year
频率控制	控制灵敏度	-
	频率控制极性	-
启动时间		2.0ms max.

TH-3 890

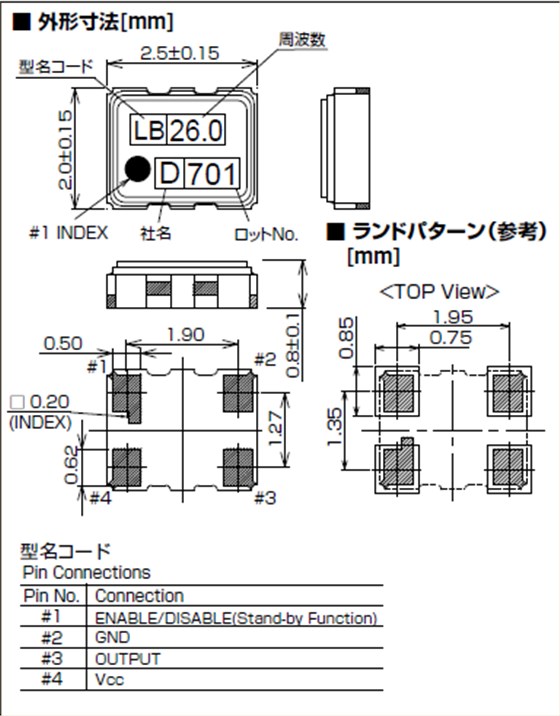

DSB221SLB (TCXO)

TH-4 890

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个有源晶振产品进行试验所得的结果，因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。若要进行超声波清洗，必须事先根据实际使用状态进行确认。六脚SMD型温补振荡器,26M进口有源晶体,DSB211SDT晶振
撞击
虽然进口晶体振荡器产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得贴片振荡器产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。KDS晶振,进口温补晶体振荡器,DSB211SDT晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光，不发生结露的场所保管。

KDS晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与温度补偿晶振生产活动中完全遵守并符合现行所有标准规范的要求。六脚SMD型温补振荡器,26M进口有源晶体,DSB211SDT晶振
根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
致力于环境保护，包括预防污染。在大真空2016温补振荡器，石英晶振晶体产品的规划到制造、运行维修等整个过程中，努力提供环保型的产品和服务。在业务活动中，努力节约资源并节省能源，致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时，通过支持环保活动，广泛地为社会作贡献。致力于保护生物多样性和可持续利用。KDS晶振,进口温补晶体振荡器,DSB211SDT晶振
对我们的2016mm晶振产品进行检验，同时告知我们的员工顾客以及公众，如何安全的使用，如何使用对环境影响较小，帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境。
