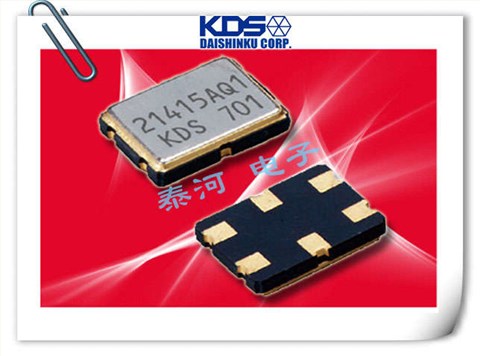

KDS晶振,贴片晶体滤波器,DSF753SBF晶振,无线通信用晶振,日本株式会社大真空晶振总公司设立在日本国兵库县加古川市平冈町新在家，创业时间为1959年11月3日,正式注册成立是在1963年5月8日,当时注册资金高达321亿日元之多,主要从事电子元件石英晶振以及电子设备生产销售一体化,包括晶体谐振器，音叉型晶体谐振器，晶体应用产品，晶体振荡器，晶体滤波器，晶体光学产品，硅晶体时钟设备，MEMS振荡器等。
大真空株式会社KDS晶振自1959年建立以来一直遵从的三个理念“依赖”于“可靠的人”“可靠的产品”和“可靠的公司”。作为全球石英晶振制造商，大真空KDS晶振努力帮助实现新一代电子社会，更方便人们更舒适，通过开发石英晶振, 压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器等晶体器件对全球环境友好。
日本株式会社KDS晶振不断努力为我们的客户在日本国内外提供世界一流的质量和满意程度高。所生产石英晶振，陶瓷晶振,声表面谐振器,有源晶振等器件遍布全球,包括美国、英国、德国，到中国，新加坡，泰国和其他亚洲国家。以“依赖”为公司方针，以客户为导向，创新高效的经营管理，努力创造利润，履行企业社会责任。
日本大真空株式会社KDS晶振,于1993年被天津政府对外资招商部特别邀请在中国天津投资.日本大真空在当年5月份,就在天津市位于武清开发区确定投资建厂,品牌是简称(KDS晶振)当时总额1.4亿美元,注册资本4867.3万美元,占地面积67.5亩.KDS晶振,贴片晶体滤波器,DSF753SBF晶振,无线通信用晶振
|

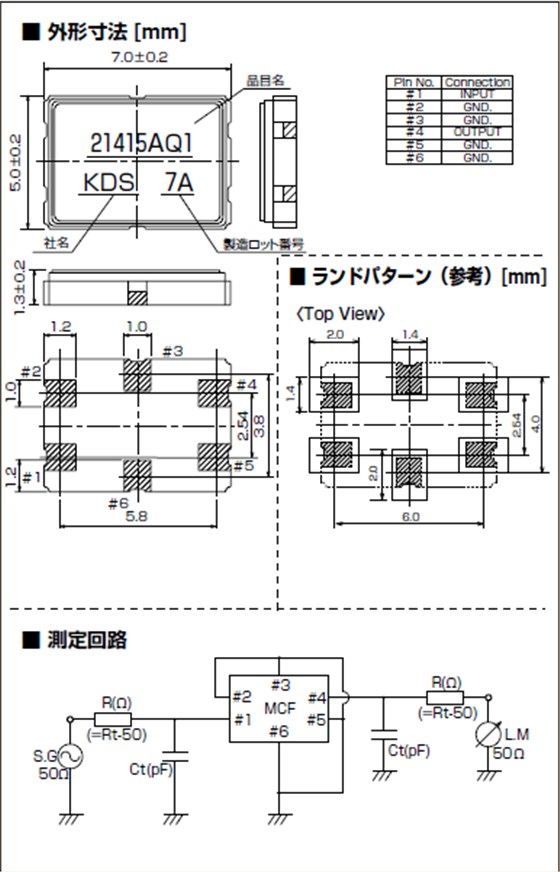

KDS晶振规格 |
单位 |
DSF753SBF晶振频率范围 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
38.85-55.025MHz |
标准频率 |
|
储存温度 |
T_stg |
−30-＋80℃ |
裸存 |
|
工作温度 |
T_use |
-20°C ～ +70°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±20×10−6(at 25℃） |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±100×10−6/−40～+125℃ (Ref. to 25℃ ) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
3pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
石英晶体振荡器和实时时钟模块，KDS晶振,贴片晶体滤波器,DSF753SBF晶振,无线通信用晶振
所有晶体振荡器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。KDS晶振,贴片晶体滤波器,DSF753SBF晶振,无线通信用晶振
日本大真空株式会社KDS晶振遵守法规和监管要求，从事环保产品的开发。
环境政策，在其业务活动的所有领域，从开发、生产和销售的压电石英晶体元器件、压电石英晶体、有源晶体、压电陶瓷谐振器，大真空集团业务政策促进普遍信任的环境管理活动。
通过适当控制环境影响的物质，减少能源的使用，以达到节约能源和节约资源的目的。
有效利用资源，防止环境污染，减少和妥善处理废物，包括再利用和再循环。
通过开展节能活动和减少二氧化碳排放防止全球变暖。
避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。
遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
大真空晶振根据环境方针制定环境目标和目标，同时促进这些活动，并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人，通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。KDS晶振,贴片晶体滤波器,DSF753SBF晶振,无线通信用晶振
