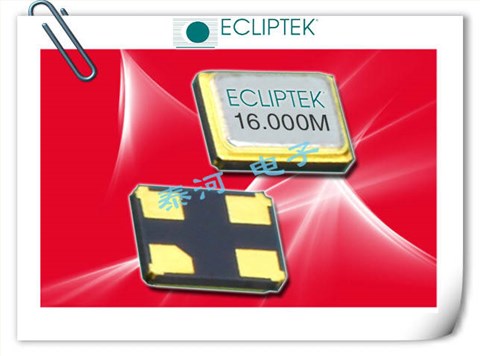

ECLIPTEK谐振器EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振

TH-1 890

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振，ECLIPTEK日蚀晶振，美国进口晶振，EB1216晶振系列是一款小体积晶振，外形尺寸1.6x1.2mm晶振，EB1216JA10-27.000M TR四脚贴片晶振，EB1216YA10-25.000M TR石英晶振，无源晶振，EB1216YA10-32.000M TR石英晶体谐振器，无铅环保晶振，宽频率范围：24MHZ-50MHZ，具有非常紧密的稳定性，超小型轻薄型，耐热及耐环境特点，被广泛用于移动通讯设备，无线网络晶振，蓝牙模块晶振，平板电脑，汽车级晶振，车载电子，医疗设备，安全装置，数码电子等应用。

TH-2 890

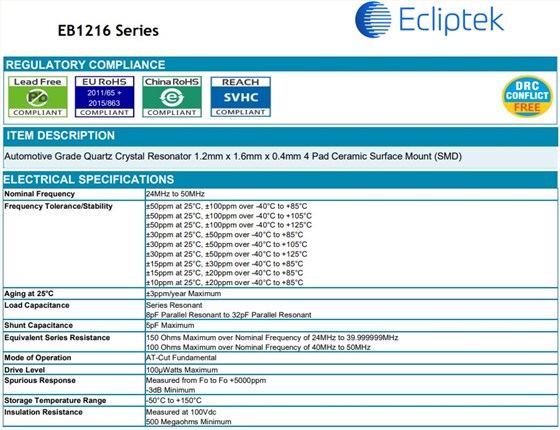

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振，参数图

晶振规格	单位	EB1216晶振	石英晶振基本条件
标准频率	f_nom	24~50MHZ	标准频率
储存温度	T_stg	-50°C～+150°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	1.0mW Max.	推荐:1.0μW
频率公差	f_— l	±50× 10-6(标准)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://smdcrystal.com
频率温度特征	f_tem	±50× 10-8/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8PF，32PF	超出标准说明,请联系我们.
串联电阻(ESR)	R1	25ΩMax	-40°C ~ +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/ year Max.	+25°C,第一年

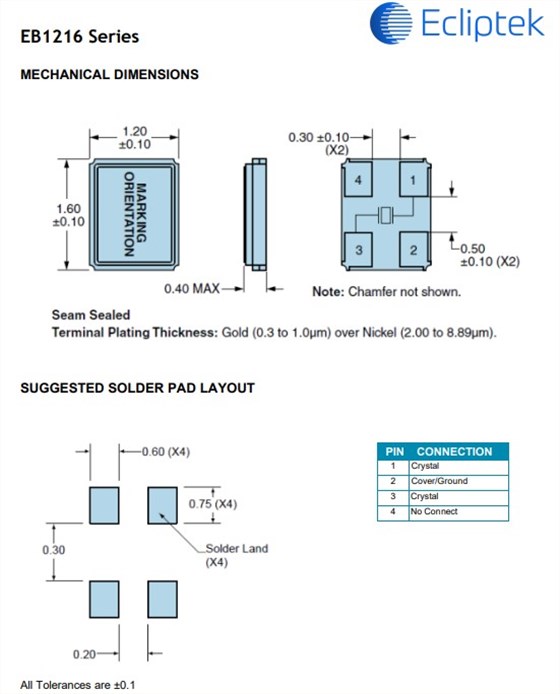

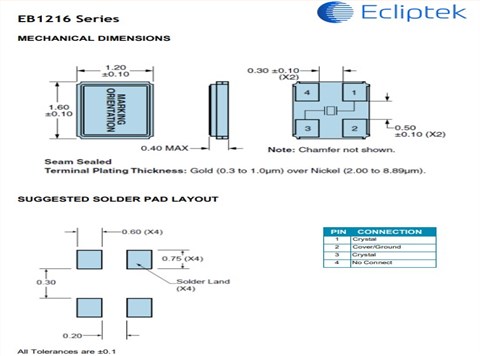

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振，尺寸图

TH-4 890

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)晶体谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为32.768K晶体可能受到破坏.
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英晶振产生负面影响的清洗剂或溶剂等.
(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶振.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振
机械振动的影响
当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作.

TH-5 890

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振

ECLIPTEK晶振环保基本理念：

1.作为良好的企业市民，遵循本公司的行动方针，充分关心维护地球环境。遵守国内外的有关环保法规。

2.保护自然环境，充分关注自然生态等方面的环境保护，维持和保全生物多样性。

3.有效利用资源和能源，认识到资源和能源的有限性，努力进行有效利用。

4为构建循环型社会做出贡献，致力于减少废弃物及废弃物的再利用核再生循环，努力构建循环型社会。

5.推进环保型业务，充分发挥综合实力，推进环保型业务，为减轻社会的环境负荷做出贡献。

6.建立环境管理系统，充分运用环境管理系统，设定环境目的和目标，定期修正，不断改善，努力预防环境污染。

ECLIPTEK日蚀EB1216晶振,EB1216YA10-26.000M TR汽车级石英晶振，环保环境与发展对策：实行可持续发展战略。采取有效措施，防治工业污染。提高能源利用效率，改善能源结构。运用经济手段保护环境。大力推进科技进步，加强环境科学研究，积极发展环境保护产业。健全环境法规，强化环境管理。加强环境教育，不断提高环境意识。

完全符合ISO14001环境管理体系国际标准的要求，体现了一个适合、三个承诺和一个框架：

建造美丽家园——适合于我公司的生产活动、产品以及服务过程的性质。规模与环境影响；

持续改进——持续改进环境绩效和环境管理体系的承诺；

减少污染，节能降耗——污染预防的承诺；

依法治理——遵守现行适用的环境法律、法规和其他要求的承诺；

“减少污染，节能降耗，建造美丽家园；依法治理，持续改进，净化一片蓝天”提供了建立和评审环境目标和指标的框架。

制造商零件编号	进口晶振	系列	类型	频率	频率稳定性
EB1216JA10-27.120M TR	Ecliptek	EB1216	MHz 晶体	27.12 MHz	±30ppm
EB1216JA10-27.000M TR	Ecliptek	EB1216	MHz 晶体	27 MHz	±30ppm
EB1216YA10-27.000M TR	Ecliptek	EB1216	MHz 晶体	27 MHz	±50ppm
EB1216YA10-26.000M TR	Ecliptek	EB1216	MHz 晶体	26 MHz	±50ppm
EB1216YA10-25.000M TR	Ecliptek	EB1216	MHz 晶体	25 MHz	±50ppm
EB1216JA10-24.000M TR	Ecliptek	EB1216	MHz 晶体	24 MHz	±30ppm
EB1216JA10-24.576M TR	Ecliptek	EB1216	MHz 晶体	24.576 MHz	±30ppm
EB1216YA10-24.000M TR	Ecliptek	EB1216	MHz 晶体	24 MHz	±50ppm
EB1216YA10-24.576M TR	Ecliptek	EB1216	MHz 晶体	24.576 MHz	±50ppm
EB1216YA10-32.000M TR	Ecliptek	EB1216	MHz 晶体	32 MHz	±50ppm
EB1216YA10-27.120M TR	Ecliptek	EB1216	MHz 晶体	27.12 MHz	±50ppm
EB1216JA10-26.000M TR	Ecliptek	EB1216石英晶振	MHz 晶体	26 MHz	±30ppm
EB1216JA10-25.000M TR	Ecliptek	EB1216	MHz 晶体	25 MHz	±30ppm
EB1216JA10-32.000M TR	Ecliptek	EB1216	MHz 晶体	32 MHz	±30ppm
