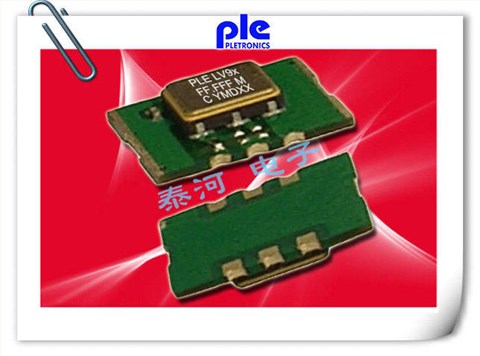

PLETRONICS晶振公司早已成为行业中晶体和振荡器的最佳供应商”。今天就像PLETRONICS成立于1979年一样。我们的目标是卓越的品质和优质的服务。我们欢迎您与我们联系,并与我们的一位非常博学的支持人员交谈。我们期待提供您需要的产品。2010年-低功耗的OeXO系列产品,TCVCXO的替代品,许多OCXO应用扩展生产和TCVCXOs的测试能力。PLETRONICS晶振,差分晶振,LV91晶振
PLETRONICS已经投资了石英晶体技术,为那些需要频率控制设备的人提供最新的高容量产品。多创力已成立合资企业及子公司,提供最高频率、高质量的零部件。2008年在日本成立的合资企业增加了高频率CMOS、LVDS和PECL产品的电容器。KG是一个高技术的公司,该公司提供支持他们的OCXOs、Langasite和兰加特在美洲的空白和晶片。高稳定CMOS TCXOs的引入。
PLETRONICS晶振,差分晶振,LV91晶振.偏大体积的石英晶体振荡器有源晶振,改产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
PLETRONICS差分有源晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使有源晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。
PLETRONICS晶振 |
标示 |
LV91晶振 |
晶振基本信息对照表 |
标准范围 |
f0 |
10.900MHz~670.000MHz |
|
電源電圧 |
Vcc |
+3.3V |
|
输出电流 |
Icc |
3.5mA max. |
Vcc=3.3V |
频率负载 |
LVDS |
15pF |
LVDS出力 |
标准频率偏差 |
f_tol |
±25、±25、±50×10-6 max.
|
初期偏差、 |
输出电压 |
V |
VOH:Vcc×90% min.VOL:Vcc×10% max. |
|
对称 |
SYM |
40%~60% |
50% Vcc |
标准时间 |
tr/tf |
12 ns max.(1.8~80MHz) |
10%Vcc~90%、LVDS=15pF |
<晶体谐振器>
如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。PLETRONICS晶振,差分晶振,LV91晶振
<晶体振荡器>
差分晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。
<晶体滤波器>
注意电路板图形的配置,避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。
实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.PLETRONICS晶振,差分晶振,LV91晶振
保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.有效利用普通晶体振荡器(SPXO)、压控晶体振荡器(VCXO)压电石英晶体、有源OSC振荡器、有源晶体资源和能源,认识到资源和能源的有限性,努力进行有效利用.
集团公司将关注所有LVDS输出晶振生产环境适用的法律、法规和协议的遵守情况.另外为更有效的进行环境保护,将建立自己的特有的环境标准.
PLETRONICS晶振致力于环境保护,包括预防污染.在晶体振荡器,差分晶体振荡器,有源晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.
