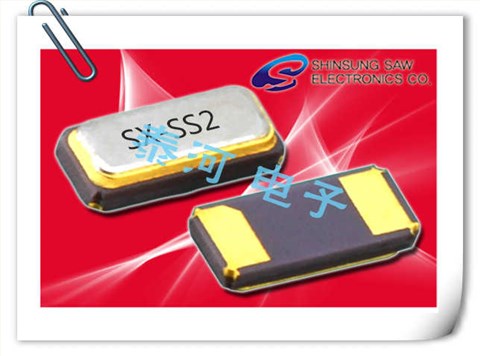

Shinsung晶振,贴片晶振,SX-SS2晶振,2脚5032压电石英水晶，公司主旨：以顾客为中心，基于价值的管理，人类和谐的价值。我们认为我们的客户是合作伙伴，并努力满足并超越他们对质量，客户服务和价值的要求我们是最新的Smd或通孔型晶体单元，时钟OSC晶振，TCXO晶振，VCXO晶振，MCF等，并提供高产品 质量稳定，稳定性高。产品广泛应用于电子行业，包括电信，微处理器，汽车，仪器仪表和医疗应用。
Shinsung SAW Electronics在新的加工和测试结构设备上的投资确保公司将继续提供卓越的设计，并提供持续的新产品流，以满足客户在当前和未来的需求。我们将继续追求质量管理，为客户提供高品质的石英晶体谐振器产品和服务。
小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准。
石英晶振生产工序主要有晶片清洗、被银、上架电胶、微调、封焊、捡漏、印字、老化、测试。石英晶振晶片清洗：清除石英晶振晶片表面的污物、油物，以保证被银电极。被复良好牢固。清洗间有很多化学试剂,酒精、异丙醇、硫酸、硝酸、清洗液同时还有电炉烤箱，在晶振生产过程中应注意人身安全和设备安全。被银：用真空镀膜原理在洁净的石英晶振晶片上蒸镀薄银层，形成引出电极，并使其频率达到一定范围 。采用蒸镀微调： 被银片频率应满足 f 0 +(50 至 1000ppm)的要求，采用离子微调：离子微调被银片频率应满足 f 0 -(50 至 1200ppm)。Shinsung晶振,贴片晶振,SX-SS2晶振,2脚5032压电石英水晶
|
Shinsung晶振规格 |
单位 |
SX-SS2晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
8 MHz - 125 MHz |
标准频率 |
|
|
储存温度 |
T_stg |
-55℃ - 125℃ |
裸存 |
|
|
工作温度 |
T_use |
-10ºC - +70ºC |
标准温度 |
|
|
激励功率 |
DL |
300μW Max. |
推荐:1μW～100μW |
|
|
频率公差 |
f_— l |
±20 × 10-6(标准), |
+25°C对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.smdcrystal.com/ |
|
|
频率温度特征 |
f_tem |
±20 × 10-6/25°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
7 pF - 32 pF |
不同负载电容要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
|
晶体振荡器和实时时钟模块，Shinsung晶振,贴片晶振,SX-SS2晶振,2脚5032压电石英水晶
所有二脚石英谐振器和实时时钟模块都以IC形式提供。
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，可能导致会引发功能失常或击穿的闭门或杂散现象。
电源线路
电源的线路阻抗应尽可能低。
输出负载
建议将输出负载安装在尽可能靠近无源两脚焊接谐振器的地方（在20 mm范围之间）。
未用输入终端的处理
未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC 或GND。
热影响
重复的温度巨大变化可能会降低受损害的两脚压电石英水晶振子产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。
安装方向
振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。
通电
不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。Shinsung晶振,贴片晶振,SX-SS2晶振,2脚5032压电石英水晶
