CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振

TH-1 890

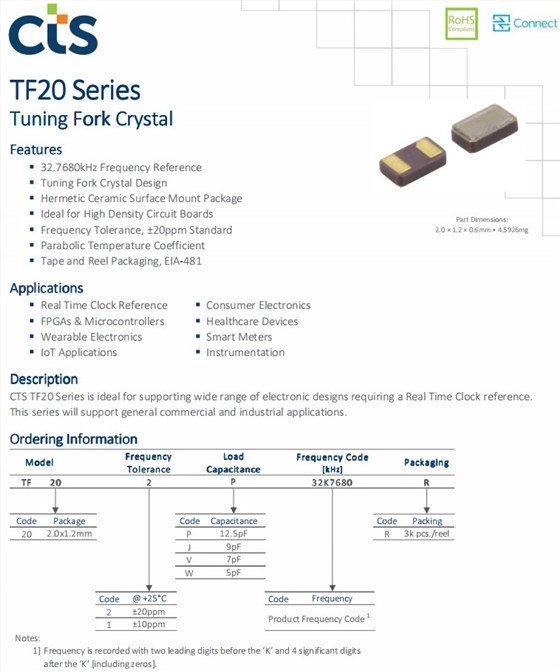

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振，美国CTS西迪斯晶振，进口晶振，TF20是一款小体积晶振尺寸2.0x1.2mm晶振，TF203P32K7680R两脚贴片晶振，32.768K晶振，TF203J32K7680R无源晶振，TF205P32K7680R石英晶振，石英晶体谐振器，无铅环保晶振，具有超小型，轻薄型，32.7680kHz频率参考，调谐叉晶体设计，密封陶瓷表面安装包，理想的高密度电路板，频率容差，±20ppm标准，抛物线温度系数，磁带和卷轴包装，应用于：实时时钟参考，FPGA和微控制器，可穿戴电子，物联网应用，消费电子，医疗保健设备，智能电表，仪器仪表等，TF20系列是理想的支持广泛的电子设计需要一个实时时钟参考。本系列将支持一般的商业和工业应用。

TH-2 890

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振，参数图

CTS晶振规格	单位	TF20晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

TH-3 890

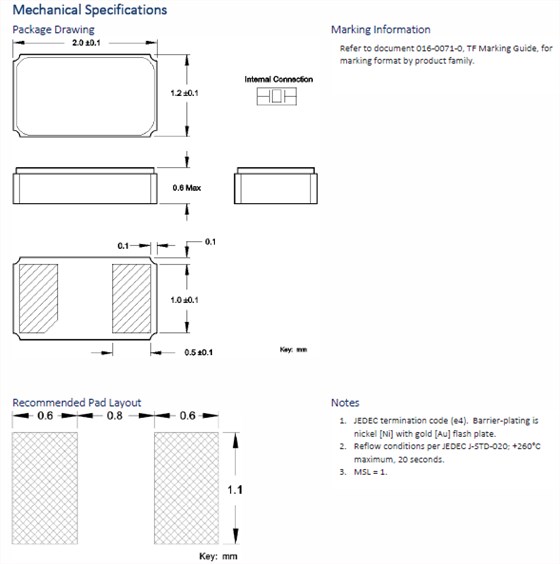

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振，尺寸图

TH-4 890

CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振

晶体振荡器和实时时钟模块

所有晶体振荡器和实时时钟模块都以IC形式提供。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音，进口晶振可能导致会引发功能失常或击穿的闭门或杂散现象

电源线路

电源的线路阻抗应尽可能低。

输出负载

建议将输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）。

未用输入终端的处理

未用针脚可能会引起噪声响应，从而导致非正常工作。同时，当P通道和N通道都处于打开时，电源功率消耗也会增加；因此，请将未用输入终端连接到VCC或GND。

热影响

重复的温度巨大变化可能会降低受损害的晶体单元的产品特性，并导致塑料封装里的线路击穿。必须避免这种情况。CTS西迪斯TF20贴片晶振,TF202P32K7680R智能仪表设备晶振

安装方向

振荡器的不正确安装会导致故障以及崩溃，因此安装时，请检查安装方向是否正确。

通电

不建议从中间电位和/或极快速通电，否则会导致无法产生振荡和/或非正常工作。

原厂编码	CTS晶振	型号	系列	频率	包装/封装
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF202P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768k晶体	2-SMD, No Lead
TF202J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF203P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF203J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF205P32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF205J32K7680R	CTS Crystal	TF20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
