爱普生晶振公司已经建立了一个原始的垂直整合制造模型的最佳手段持续为客户创造新的价值,并决定使用这个模型来驱动前面提到的四个关键领域的创新.这意味着从头开始创建产品:创建我们自己的独特的核心技术和设备,使用这些作为基地的规划和设计提供独特价值的产品,生产或制造的艺术和科学,我们积累了多年的专业知识,然后生产晶振,石英晶振,有源晶振,压控振荡器, 32.768K钟表晶振,温补晶振等出售给我们的客户.爱普生晶振,温补晶振,TG5032SFN晶振,正弦波输出压控温补晶振
爱普生恒温振荡器公司加强人力资源的全功能,技术,生产,销售和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会。
爱普生晶振,温补晶振,TG5032SFN晶振,正弦波输出压控温补晶振,石英晶体振荡器在设计时就与各款型号IC匹配等相关技术，使用IC与晶片设计匹配技术：是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等有它的特殊性，必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。
贴片晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。
|

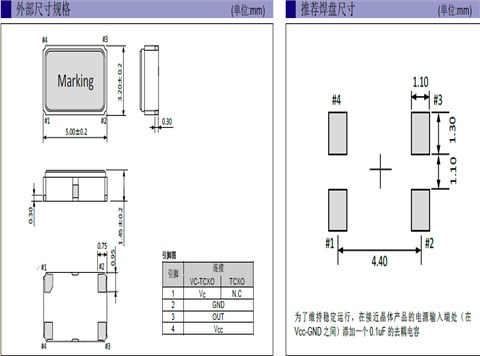

项目 |
符号 |
规格说明 |
条件 |
|
输出频率范围 |
f0 |
10 MHz - 40 MHz |
请联系我们以便获取其它可用频率的相关信息 |
|
电源电压 |
VCC |
3.3V |
2.375 V - 3.63 V |
|
储存温度 |
T_stg |
-40℃to +90℃ |
裸存 |
|
工作温度 |
T_use |
G: -40℃to +85℃ |
请联系我们查看更多资料http://www.smdcrystal.com/ |
|
|
|
||
|
频率稳定度 |
f_tol |
±1.0 × 10-6 |
+25 °C |
|
功耗 |
ICC |
5.0 mA Max. |
|
|
待机电流 |
I_std |
2 mA Max. |
OE=GND |
|
占空比 |
SYM |
45 % to 55 % |
50 % VCC极, L_CMOS ≤ 15 pF |
|
输出电压 |
VOH |
90 % Vcc Min. |
|
|
VOL |
10 % Vcc Max. |
||
|
输出负载条件 |
L_ECL |
10PFMax. |
DC切割电容=0.01 μF |
|
输入电压 |
VIH |
0.8 VCCMin. |
OE 终端 |
|
VIL |
0.2 VCCMax. |
||
|
上升/下降时间 |
tr / tf |
8ns Max. |
10 % VCC ~ 90 % VCC 极,负载:15 pF |
|
振荡启动时间 |
t_str |
5.0 ms Max. |
在90 % VCC 时，所需时间为0 秒 |
|
频率老化 |
f_aging |
±3 × 10-6/ year Max. |
+25 °C |
| X1M0003010002 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010003 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010004 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010006 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010007 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010008 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010009 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-100ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010010 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-100ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010011 | XG-2102CA | 100.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010012 | XG-2102CA | 133.330000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010013 | XG-2102CA | 150.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010014 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010015 | XG-2102CA | 212.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010016 | XG-2102CA | 156.250000MHz | 7.00x5.00x1.20mm | LV-PECL | 0to70°C | +/-50ppm | ≤60.0mA | IncludedinFrequencytolerance10years | 45to55% |
| X1M0003010017 | XG-2102CA | 133.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010019 | XG-2102CA | 125.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010020 | XG-2102CA | 312.500000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010021 | XG-2102CA | 106.250000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010022 | XG-2102CA | 250.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
| X1M0003010023 | XG-2102CA | 200.000000MHz | 7.00x5.00x1.20mm | LV-PECL | -5to85°C | +/-50ppm | ≤60.0mA | +/-10ppm | 45to55% |
自动安装时的冲击，爱普生晶振,温补晶振,TG5032SFN晶振,正弦波输出压控温补晶振
自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保晶体产品未撞击机器或其他电路板等。
每个封装类型的注意事项
（1）陶瓷包装产品与SON产品
在焊接陶瓷封装产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。
陶瓷包装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（2）陶瓷封装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷封装产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。
（3）柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂（开裂），也可能导致气密性和产品特性受到破坏。当晶体产品的引脚需弯曲成下图所示形状时，应在这种场景下留出0.5mm的引脚并将其托住，以免发生分裂。当该引脚需修复时，请勿拉伸，托住弯曲部分进行修正。在该密封部分上施加一定压力，会导致气密性受到损坏。所以在此处请不要施加压力。另外，为避负机器共振造成引脚疲劳切断，建议用粘着剂将产品固在定电路板上。
●安装示例
(4)DIP 产品
已变形的引脚不能插入板孔中。请勿施加过大压力，以免引脚变形。
（5）SOJ 产品和SOP 产品
请勿施加过大压力，以免引脚变形。已变形的引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。爱普生晶振,温补晶振,TG5032SFN晶振,正弦波输出压控温补晶振
爱普生5032温补振荡器集团将建立可行的技术及经济性环境目标，并确保其环境保护活动的质量。
爱普生晶振集团公司将关注所有环境适用的法律、法规和协议的遵守情况。另外为更有效的进行环境保护，将建立自己的特有的环境标准。
精工爱普生晶振集团将在各领域内的商务运作中实施持续改进，包括能源资源的保持，回收再利用以及减少废弃物等。
EPSON有源晶体振荡器尽可能的采用无害的原材料和生产技术，避免有害物质的产生，比如消耗臭氧层物质、温室气体及其它污染物。集团公司同时将致力于这些物质的收集和回收，最小化有害原料的使用。
根据需要，提高环境技术、材料和产品的发展信息及环境管理活动的公开性。
爱普生5032mm石英晶振公司的目标是保证产品继续满足客户要求的同时对环境的影响降到最小，在生产过程中不断节约能源和资源，努力实现环境管理体系与环境行为持续改进。
承诺保护环境，重视员工、客户和公众的健康和安全。我们从事任何活动，都要以注重安全和环保方式，并考虑到生态系统的复杂性和相关性。
建立目标指标、监测程序，利用最好的管理手段，应用节约成本的技术，持续改进我们的环境表现。我们承诺采取积极的、预防性的战略管理来对自然环境和地方社区的影响最小化。爱普生晶振,温补晶振,TG5032SFN晶振,正弦波输出压控温补晶振
爱普生有源MHZ系列晶振规格表：
Model
Frequency
LxWxH
OutputWave
OpeTemperature
Freq.Tol.
I[Max]
25°CAging
Aging2
Symmetry
TCO-7085
10.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
25.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
27.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
4.500000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
4.096000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
60.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
12.800000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
19.440000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
13.560000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
35.328000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
62.500000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
20.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
1.544000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
2.048000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
66.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
25.000000MHz
7.00x5.00x1.80mm
CMOS
-10to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
25.001400MHz
7.00x5.00x1.80mm
CMOS
-10to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
50.000000MHz
7.00x5.00x1.80mm
CMOS
-10to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
10.000000MHz
7.00x5.00x1.80mm
CMOS
-20to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
15.360000MHz
7.00x5.00x1.80mm
CMOS
-20to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
16.384000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
25.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
TCO-7085
50.000000MHz
7.00x5.00x1.80mm
CMOS
0to70°C
+/-25ppm
≤20.0mA
+/-5ppm
40to60%
