ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振，ECS Inc集团拥有顶尖人才和技术,以及创新的产品开发理念,使其能够解决复杂的客户问题.石英晶振,贴片晶振,有源晶振,压电水晶的批量生产在日本、中国、台湾和韩国的世界级认证的制造设施.内部检测和测试确保所有产品达到或超过ECS公司的质量保证标准.这些制造地点拥有最严格的质量管理认证,开始于ISO 9001 / 2008、同位素的ISO14001和AECQ产品的国际组织.
工作理念：
ECS Inc.晶振集团成为市场领导者提供创新、先进的压电石英晶体元器件、压电石英晶体、有源晶体频率控制组件解决方案到电信、工业、公用事业、导航、汽车、电子、航空航天和医疗与一流的制造行业的基于石英晶体/过滤器,时钟振荡器、陶瓷谐振器/过滤器和其他基于压电的产品.ECS inc .以迅速扩大的市场部门的多元化产品基础,热情关注客户和市场趋势,调动企业的力量,为世界各地的客户提供一贯的卓越服务.
ECS Inc国际晶振集团符合世界各地对于石英晶体,贴片晶振,有源晶振,晶体振荡器等产品要求的所有标准.质量符合国际标准体现了在商业实践和产品方面的卓越品质.ECS Inc晶振不仅要让客户满意并且要超越客户所期望的.激励鼓励全体员工通过激发创造力、主动性和责任感来促进大家做更有意义的事.通过持续改进集成业务流程,以实现系统的有效性、效率和灵活性.ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
千赫子压电陶瓷谐振器片状型产品,一般电子产品用标准频率公差型,利用本公司独创的封装技术,实现了千赫频率“陶瓷谐振器”.该系列非常适合用于微型遥控装置和AV模块中.可采用回流焊接,可使用自动贴片机高速自动贴装焊接,被公司CRB系列低频陶瓷谐振器系列已批量生产,常规型号长期被有现货.以下是KHZ晶振产品系列特点： 该系列产品可采用回流焊接,并且可以选择插件以及贴片模式使用自动贴片机器焊接安装.产品无需做调整即可用于线路振荡电路.成熟的产品被广泛应用到家用电器遥控产品,DVD,电视机等系列产品.ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
中频压电陶瓷晶振千赫系列产品,经过公司长期开发研究,现在大部分频点均已量产,并且长期备有现货,频点多元化,多种款型,型号,体积,封装,引进插件以及贴片模式供客户选用.本公司所有生产的陶瓷晶振均经过严格宽温度范围内和长期老化试验,确保客户在使用过程中保持稳定. 该中频陶瓷谐振器系列由固定,调谐,固态器件组成,该陶瓷振荡子尺寸小,重量轻,具有卓越的抗振性能.为了该陶瓷振荡子系列产品在电路中使用稳定,本公司产品均严格做过各项验证,在线路中适合各款型IC可构成免调整振荡电路.成熟的产品被广泛应用家用电器,通信设备,儿童游戏等系列电子产品中.ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
|

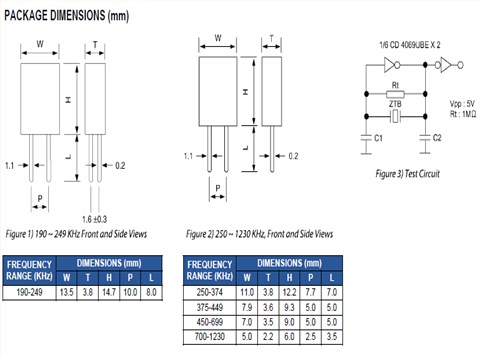

ECSInc晶振规格 |
单位 |
ZTB晶振频率范围 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
190-1230KHZ |
标准频率 |
|
|
储存温度 |
T_stg |
-40°C ～ +80°C |
裸存 |
|
|
工作温度 |
T_use |
-10°C ～ +70°C |
标准温度 |
|
|
激励功率 |
DL |
200μW Max. |
推荐:1μW ～ 100μW |
|
|
频率公差 |
f_— l |
±50 × 10-6(标准), |
+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/ |
|
|
频率温度特征 |
f_tem |
±30 × 10-6/-20°C ～ +70°C |
超出标准的规格请联系我们. |
|
|
负载电容 |
CL |
8pF ,10PF,12PF,20PF |
不同负载电容要求,请联系我们. |
|
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
|
频率老化 |
f_age |
±5 × 10-6/ year Max. |
+25°C,第一年 |
|
卤化合物，ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
在设计时
机械振动的影响
当晶体产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于晶体器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
ECS Inc国际晶振集团按照IS014001标准的要求,建立环境管理体系,并在环境目标和方案设定之后追求持续的环境改善.
建立和遵守其严格的基于活动所在地法律法规的环境、安全和健康标准.将不断地扩展循环利用、能源和废弃物管理项目.
ECS Inc国际晶振集团对员工进行环境保护知识培训,提高其环境意识,建立环境职责,自觉改进、预防对环境的负面影响.
在产品的全过程中努力节能降耗,实现资源消耗最小化.对产生环境影响的活动做出及时反应,并对可能产生环境负面影响的活动做出预防.
ECS Inc国际晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.ECS晶振,陶瓷晶振,ZTB晶振,千赫插件陶振
