产品简介

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

产品详情

JC-1

京瓷晶振,贴片晶振,KT18晶振,PDC晶振。日本株式会社京瓷晶振主要生产销售石英水晶振荡子,陶瓷振动子,32.768K,时钟晶体,压电石英晶体,石英晶振,有源晶振,压控石英晶体振荡器等器件,他的第一个字母“K”环起了陶瓷这一英文的第一个字母“C”,它由象征追求更广阔的领域,展翅面向未来的企业商标和企业标识构成。198210月,公司由“京都陶瓷株式会社”变更为“京瓷株式会社”之际,便开始启用这一标识。作为象征性标记的颜色,选择了富有热情和挑战意味的红色 。

The New Value Frontier(即在最尖端领域不断创造新价值)是京瓷晶振向社会发出的能够表现公司强烈意愿的宣言。京瓷晶振将发挥集团的综合实力,用独有的技术和视角开辟和构筑时代与市场所求的价值形态。TH-1 890

具有最适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度:最高1.0 mm,体积:0.007 cm3,重量:0.024g,超小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊) 无铅产品.满足无铅焊接的回流温度曲线要求.

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.5 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.京瓷晶振,贴片晶振,KT18晶振,PDC晶振TH-2 890

Kyocera晶振规格

单位

KT18晶振频率范围

石英晶振基本条件

标准频率

f_nom

26MHZ

标准频率

储存温度

T_stg

−20-+80℃

裸存

工作温度

T_use

−10-+60℃

标准温度

激励功率

DL

100μW Max.

推荐:1μW 100μW

频率公差

f_— l

±20×10−6(at 25℃)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.smdcrystal.com/

频率温度特征

f_tem

±100×10−6/−40~+125℃ (Ref. to 25℃ )

超出标准的规格请联系我们.

负载电容

CL

8pF, 10pF, 12pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C — +85°C,DL = 100μW

频率老化

f_age

±5 × 10-6/ year Max.

+25°C,第一年

TH-3 890

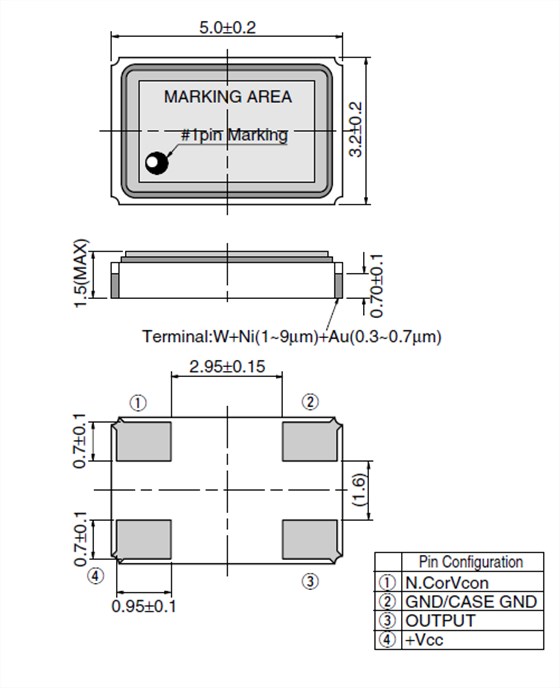

KT18 5032 4P

TH-4 890

存储事项,京瓷晶振,贴片晶振,KT18晶振,PDC晶振

(1) 在更高或更低温度或高湿度环境下长时间保存晶体产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。

(2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接晶体产品,建议使用SMD产品。在下列回流条件下,对晶体产品甚至SMD产品使用更高温度,会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的石英晶体谐振器产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

?(1)柱面式产品和DIP产品

型号 焊接条件

[ 柱面式 圆柱晶振]

C-类型,C-2-类型,C-4-类型 +280°C或低于@最大值5 s

请勿加热封装材料超过+150°C

[ 柱面式 ]

CA-301

[ DIP 音叉晶振32.768K]

SG-51 / 531, SG-8002DB DC,

RTC-72421 / 7301DG +260°C或低于@最大值 10 s

请勿加热封装材料超过+150°C

(2)SMD晶振产品回流焊接条件(实例)

用于JEDEC J-STD-020D.01回流条件的耐热可用性需个别判断。请联系我们以便获取相关信息。

尽可能使温度变化曲线保持平滑。京瓷晶振,贴片晶振,KT18晶振,PDC晶振TH-5 890

京瓷晶振全体员工都积极地投身环保活动,希望能够在兼顾环保性和经济性的同时,实现可持续发展。尤其是在节能、温室效应对策方面,引进节能设备、安装太阳能发电系统、实施墙面绿化等开展了一系列节能活动。此外,还开展了保护生物多样性等活动。京瓷晶振为区域发展所做的贡献受到了高度评价,连续6年荣获日本环境省颁发的"防止全球变暖活动环境大臣表彰奖",成为获奖次数最多的企业。

京瓷晶振的各项能源、资源消耗指标和排放指标达到国内领先、国际先进水平。

实施创新战略,提高自主创新能力,确保公司可持续发展。实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标。

京瓷晶振致力于环境保护,包括预防污染。在产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务。在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用。在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献。致力于保护生物多样性和可持续利用。切实运行环境管理系统PDmCAPlan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统。京瓷晶振,贴片晶振,KT18晶振,PDC晶振TH-6 890
