KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振

KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振，日本进口晶振，KDS大真空株式会社，晶振型号DSO323SK，编码为：1XST156250AKM，频率为：156.25MHz，小体积晶振尺寸：3.2x2.5mm，六脚贴片晶振，有源晶振，石英晶振，石英晶体振荡器，电源电压：2.5 V，3.3V工作，具有超高速三态功能的LV-PECL输出差分晶振，超小型，低抖动，低功耗，低相位噪声，低电源电压，低耗能，低损耗，低电平等特点。广泛应用于：通讯设备、无线网络，蓝牙模块，物联网，机顶盒、光端机、安防设备、路由器/交换机、仪器仪表、SATA，SAS，光纤通信，10G以太网及各种频率控制设备上。

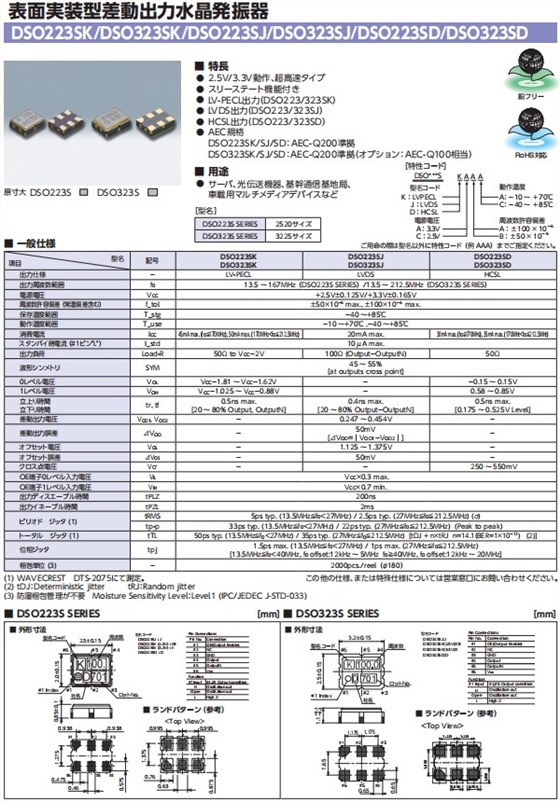

KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振，参数表

型名	符号	DSO323SK
出力仕様	-	LV-PECL
出力周波数範囲	fo	156.25 MHz
電源電圧	VCC	+2.5V±0.125V/＋3.3V±0.165V
周波数許容偏差（常温偏差含む）	f_tol	±50×10-6max., ±80×10-6max., ±100×10-6max.
保存温度範囲	T_stg	-40~＋105℃
動作温度範囲	T_use	-40~＋85℃, -40~＋105℃
消費電流	ICC	45mA max.
スタンバイ時電流（＃1ピン"L"）	I_std	10μA max.
出力負荷	Load-R	50Ω to VCC-2V
波形シンメトリ	SYM	45~55%[at outputs cross point]
0レベル電圧	VOL	VCC-1.81~VCC-1.62V
1レベル電圧	VOH	VCC-1.025~VCC-0.88V
立上り時間	tr, tf	0.5ns max.[20~80% Output, OutputN]
立下り時間	tr, tf	0.5ns max.[20~80% Output, OutputN]
差動出力電圧	VOD1,VOD2	-
差動出力誤差	⊿VOD	-
オフセット電圧	VOS	-
オフセット誤差	⊿VOS	-
クロス点電圧	Vcr	-
OE端子0レベル入力電圧	VIL	VCC×0.3 max.
OE端子1レベル入力電圧	VIH	VCC×0.7 min.
出力ディスエーブル時間	tPLZ	200ns
出力イネーブル時間	tPZL	2ms
ピリオドジッタ（1）	tRMS	5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo≦167MHz) (σ)
ピリオドジッタ（1）	tp-p	33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo≦167MHz) (Peak to peak)
トータルジッタ（1）	tTL	50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo≦167MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
位相ジッタ	tpj	1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo≦167MHz)
位相ジッタ	tpj	[13.5MHz≦fo<40MHz,fo offset:12kHz~5MHz fo≧40MHz,fo offset:12kHz~20MHz]
信頼性仕様	AEC-Q200準拠（オプション：AEC-Q100相当）
梱包単位（3）	2000pcs./reel（φ180）

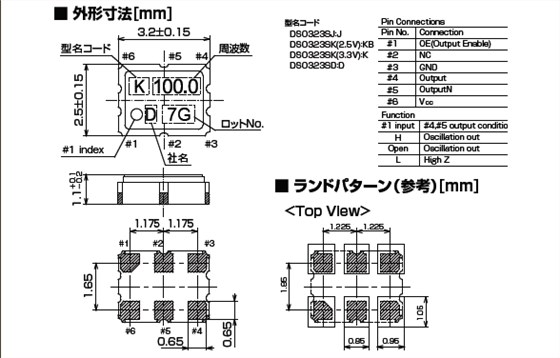

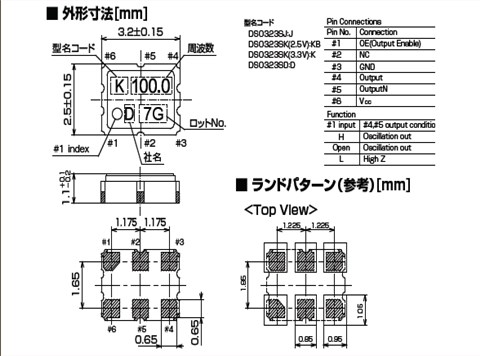

KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振，尺寸图

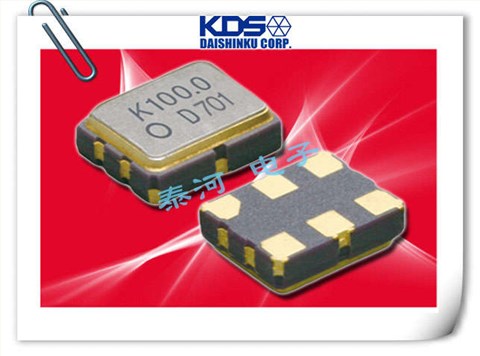

KDS进口晶振,DSO323SK低电压LV-PECL振荡器,1XST156250AKM光传输设备6G晶振

差分晶振是普通贴片晶振所不能够达到的,差分晶振具有低电平,低抖动,低功耗等特性.差分晶振作为目前行业中高要求,高技术石英晶体振荡器,具有相位低,损耗低的特点,爱普生差分晶振使用于产品中能够很容易地识别小信号,能够从容精确地处理双级信号,对外部电磁干扰(EMI)是高度免疫的,差分石英晶振满足市场需求,实现高频高精度等要求,更加保障了各种系统参考时钟的可靠性

进口晶振	原厂编码	型号	尺寸	频率
KDS晶振	ZC08759	DSO211AH	2016	25.000MHz
KDS晶振	1XSF026000AH6	DSO221SH	2520	26.000MHz
KDS晶振	1XSF022579EH1	DSO221SHF	2520	22.5792M
KDS晶振	1XSF027000EH6	DSO221SHF	2520	27.000M
KDS晶振	1XSF033333ARD	DSO221SHF	2520	33.333M
KDS晶振	1XSF024000AR29	DSO221SHF	2520	24.000MHz
KDS晶振	1XSF012288EH1	DSO221SHF	2520	12.288MHz
KDS晶振	1XSF026000AR6	DSO221SR	2520	26.000MHz
KDS晶振	1XSF033333ARA	DSO221SR	2520	33.3333MHZ
KDS晶振	1XSF006140AR	DSO221SR	2520	6.140MHZ
KDS晶振	7FE02496A00H0000008	DSO221SX	2520	24.96MHZ
KDS晶振	1XSE098304AR2	DSO321SR	3225	98.304M
KDS晶振	1XSE012000AR58	DSO321SR	3225	12.000MHz
KDS晶振	1XSE038702AR	DSO321SR	3225	38.7024MHZ
KDS晶振	1XSE025000AR5	DSO321SR	3225	25.000MHz
KDS晶振	1XSE050000ART	DSO321SR	3225	50MHZ
KDS晶振	1XSE033333ARD	DSO321SR	3225	33.3333MHZ
KDS晶振	1XSE013000AR7	DSO321SR	3225	13.000M
KDS晶振	1XSE025000AR17	DSO321SR	3225	25.000MHz
KDS晶振	1XSE038400AR	DSO321SR	3225	38.4M
KDS晶振	1XSE024000AR83	DSO321SR	3225	24.000MHz
KDS晶振	1XSE027000AR128	DSO321SR	3225	27.000M
KDS晶振	1XSE045000AR8	DSO321SR	3225	45M
KDS晶振	1XSE050000AV6	DSO321SR	3225	50.000MHz
KDS晶振	1XSE054000AR5	DSO321SR	3225	54M
KDS晶振	1XSE064000AB	DSO321SR	3225	64M
KDS晶振	1XSE150000AR1	DSO321SR	3225	150.000M
KDS晶振	1XSE010000ARV	DSO321SR	3225	10.000MHz
KDS晶振	1XSE012000ARH	DSO321SR	3225	12.000MHz
KDS晶振	1XSE019200AR7	DSO321SR	3225	19.200MHz
KDS晶振	1XSE024576ARH	DSO321SR	3225	24.576MHz
KDS晶振	1XSE025000ARW	DSO321SR	3225	25.000MHz
KDS晶振	1XSE009600AV	DSO321SV	3225	9.6M
KDS晶振	1XSE024000AW1	DSO321SW	3225	24.000MHz
KDS晶振	1XST156250AKM	DSO323SK石英晶振	3225	156.25MHZ
KDS晶振	1XSD048000AV2	DSO531SV	5032	48.000M
KDS晶振	1XSR004000AB	DSO751SB	7050	4M
KDS晶振	1XSR025000AR25	DSO751SR	7050	25.000MHz
KDS晶振	1XSA040000ABP	DSO751SV	7050	40.000M
KDS晶振	1XSA050000AVW	DSO751SV	7050	50.000MHz
