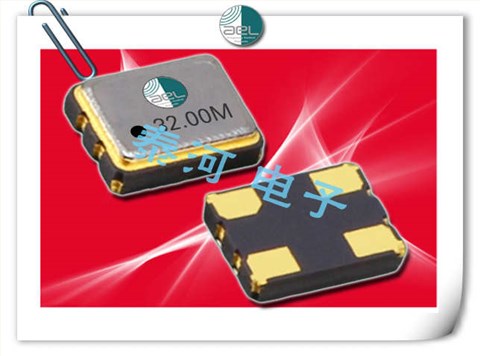

2x2.5mm晶振,2520石英晶体振荡器

AEL晶振,贴片晶振,2x2.5mm晶振,2520石英晶体振荡器，AEL在英国，日本，台湾，南韩等地区使用精心挑选的生产基地网络。韩国中国和美国使我们能够为这类组件提供真正的全球采购。这降低了这种高需求产品类型供应中断的风险。我们通过实施全面的英国库存政策进一步提高可用性。

我们与所有供应商建立了长期的合作关系，并拥有悠久的高品质和无故障供应历史。我们的一些制造合作伙伴已经为AEL生产了超过10年的产品。这使我们能够自信地提供一个批次的可靠性，质量，一致性和可重复性的可靠记录

AEL晶体有限公司是ISO 9002-2008认可的供应商，目前管理着广泛的国际认可的蓝筹客户。

自1991年以来，AEL晶体有限公司已发展成为欧洲领先的频率控制组件供应商之一。我们的成功基于扎实的工程知识基础，同时也为我们的客户提供高效的总体供应链管理服务。无论您身在何处，无论您是在英国设有研发机构还是在远东地区生产，您都可以确信AEL将始终以具有全球竞争力的价格为您提供始终如一的质量和可靠的服务。

我们的产品在机顶盒，安防产品，汽车产品和移动和地面通信等多种应用领域获得了全球的普遍认可。我们每周运送数百万单位到从墨西哥到中国的目的地。随着频率控制领域的许多新型创新产品的开发，我们能够为今天的电子工程师提供在频率产生领域更大程度的灵活性的自由。

我们AEL晶体有限公司已借此机会为您提供最新的信息供您参考。AEL晶振,贴片晶振,2x2.5mm晶振,2520石英晶体振荡器 TH-1 890

石英晶体振荡器在设计时就与各款型号IC匹配等相关技术，使用IC与晶片设计匹配技术：是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外，还有石英晶体振荡器的电极设计等有它的特殊性，必须考虑振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.AEL晶振,贴片晶振,2x2.5mm晶振,2520石英晶体振荡器 TH-2 890

AEL晶振规格	单位	2x2.5mm晶振频率范围		石英晶振基本条件
标准频率	f_nom	1.80-50.000MHZ	标准频率
储存温度	T_stg	-55oC - +125oC	裸存
工作温度	T_use	-0oC - +70oC	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±100 × 10^-6(标准), (±15 × 10^-6～ ±20 × 10^-6可用)	+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.smdcrystal.com/
频率温度特征	f_tem	±100 × 10^-6/25°C	超出标准的规格请联系我们.
负载电容	CL	15pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3 × 10^-6/ year Max.	+25°C,第一年

TH-3 890

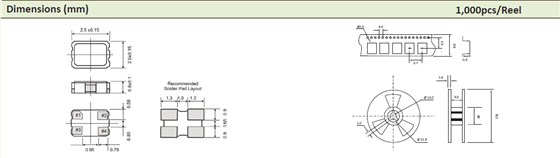

60698 2520 OSC

TH-4 890

在信号边缘的20％和80％点之间测量上升时间（或下降时间）。ILSI MMD建议将示波器带宽设置为信号带宽的3倍。在某些示波器中，只有在选择最大采样率时才能设置带宽。在其他示波器中，带宽可能根本无法选择。AEL晶振,贴片晶振,2x2.5mm晶振,2520石英晶体振荡器

由垂直增益设置引起的量化噪声

量化误差是采样点与采样点信号实际值之间的差异。该错误如图9所示。范围内的这部分错误是由显示器的垂直增益设置引起的。如果垂直增益设置为较小值，则示波器可能无法利用其内部ADC的全分辨率。

AEL MMD建议调整示波器的垂直增益控制，直到信号充满显示器的整个高度。在某些示波器中，将垂直增益调高一个额外的档位，以便在显示屏的顶部和底部剪切一小部分信号，可以进一步减少量化误差。由于较高的垂直增益设置可能会导致示波器在ADC中利用额外的位对数字信号进行数字化，因此可以实现此优势。但是，该功能取决于范围，因此请参阅您的范围手册。

由于采样率低，导致量化噪声

前一节中描述的一些量化噪声是由沿着水平轴的采样点不足引起的。ILSI MMD建议至少有3个采样点落在上升沿或下降沿的20％到80％之间。该建议转化为该范围的最低采样率要求。例如，如果信号的上升时间（20％ - 80％）为1 ns，并且在此时间范围内需要4个采样点，则示波器的采样速率必须高于4 Gsps。如果您的示波器具有比上述最低要求更高的采样率，请选择最高采样设置。

时基抖动

数字示波器中的采样点由内部时基产生。作为时钟源，时基具有自己的抖动特性，并且会导致信号的抖动测量误差。一般而言，时基抖动应保持在预期信号抖动的25％以下，以支持抖动测量，精度优于3％。AEL MMD建议使用实验室中可用的最佳示波器来执行抖动测量，因为高端设备倾向于具有更好的时基电路和更低的抖动。AEL晶振,贴片晶振,2x2.5mm晶振,2520石英晶体振荡器 TH-6 890
