Anderson晶振|302-503-02-3-2070-2R8-40M000000|低相噪振荡器,欧美进口晶振,Anderson晶振,AE302有源晶振,温补晶振,302-503-02-3-2070-2R8-40M000000晶振,石英晶体振荡器,5032mm晶振,贴片晶振,四脚封装晶振,频率40MHz,电压2.8V,频率稳定性3ppm,工作温度-20~70°C,低相噪振荡器,高品质晶振,无铅环保晶振,存储区域网络晶振,数字视频广播晶振,蓝牙模块晶振,微处理器晶振.
Anderson晶振|302-503-02-3-2070-2R8-40M000000|低相噪振荡器特点:
-微型表面贴装器件封装,专门制造以确保频率稳定性和长期老化的严格公差
-行业标准足迹布局
-工作温度范围- -40°C至+85°C
-符合ROHS标准/无铅

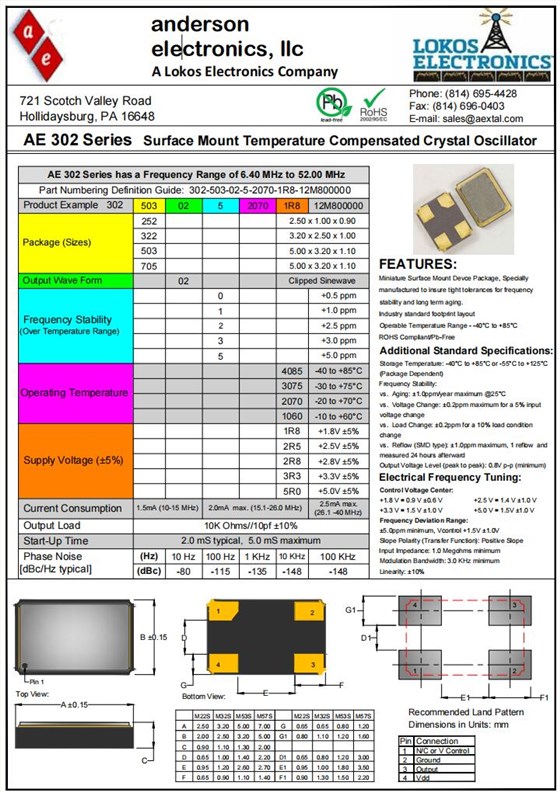

Anderson晶振|302-503-02-3-2070-2R8-40M000000|低相噪振荡器规格表
2.5mA max.
相位噪声
[dBc/Hz典型值]
案例
302
503
02
3
2070
2R8
40M000000
包装尺寸
252
2.50 x 2.00 x 0.90
322
3.20 x 2.50 x 1.00
503
5.00 x 3.20 x 1.10
705
7.00 x 5.00 x 1.10
输出波形
02
Clipped Sinewave
频率稳定性
0
±0.5 ppm
1
±1.0 ppm
2
±2.0 ppm
3
±3.0 ppm
5
± 5.0 ppm
工作温度
4085
-40 to +85°C
3075
-30 to +75°C
2070
-20 to +70°C
1060
-10 to +60°C
电源电压
1R8
+1.8V±5%
2R5
+2.5V±5%
2R8
+2.8V±5%
3R3
+3.3V±5%
5R0
+5.0V±5%
电流消耗
1.5mA (10-15 MHz)
2.0mA max. (15.1-26.0 MHz)
负载
10K Ohms//10pf ±10%
起始时间
2.0 mS typical, 5.0 mS maximum
(Hz)
10 Hz
100 Hz
1 KHz
10 KHz
100 KHz
(dBc)
-80
-115
-135
-148
-148

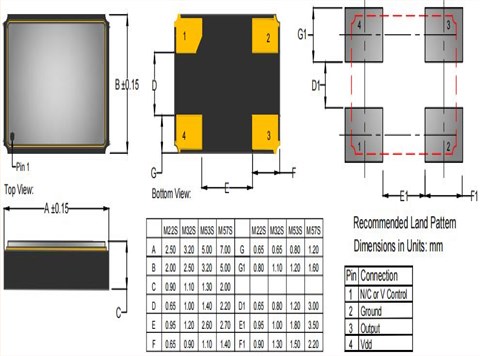

Anderson晶振|302-503-02-3-2070-2R8-40M000000|低相噪振荡器尺寸图
