DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振

产品简介

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振美国进口晶振,Microchip晶振,型号:DSC1001,编码为:DSC1001AI2-050.0000,频率为:50.0MHz,工作温度范围:-40℃至+85℃,小体积晶振尺寸:7.0x5.0mm封装,四脚贴片晶振有源晶振DSC1001是一种基于硅MEMS的CMOS晶振系列晶体振荡器在大范围的电源电压和温度范围内提供优异的抖动和稳定性能。DSC1001包含了一个全硅谐振器,它非常坚固,几乎不受应力相关裂缝的影响,这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下,无晶体设计允许更高水平的可靠性,使DSC1001非常适合坚固、工业和便携式的应用,其中应力、冲击和振动可能会损坏基于石英晶体的系统。应用于:移动通讯应用,无线网络晶振,监控摄像头,低调应用,工业应用。

产品详情

TH-1 890

Ja-1

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振美国进口晶振,Microchip晶振,型号:DSC1001,编码为:DSC1001AI2-050.0000,频率为:50.0MHz,工作温度范围:-40℃至+85℃,小体积晶振尺寸:7.0x5.0mm封装,四脚贴片晶振有源晶振DSC1001是一种基于硅MEMS的CMOS晶振系列晶体振荡器在大范围的电源电压和温度范围内提供优异的抖动和稳定性能。DSC1001包含了一个全硅谐振器,它非常坚固,几乎不受应力相关裂缝的影响,这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下,无晶体设计允许更高水平的可靠性,使DSC1001非常适合坚固、工业和便携式的应用,其中应力、冲击和振动可能会损坏基于石英晶体的系统。应用于:移动通讯应用,无线网络晶振,监控摄像头,低调应用,工业应用。

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振,产品特点:

频率范围:1MHz至150MHz
超温度稳定性- ±10 ppm,±20 ppm,±25 ppm,±50 ppm
工作电压- 1.7至3.6V晶体振荡器
工作温度范围-外部。工业-40°C至105°C-工业-40°C至85°C-商用-20°C至70°C
低工作和待机电流-6 mA工作(1 MHz)- 15µA待机(最大)
微型尺寸:2.5x2.0x0.85mm,3.2x2.5x0.85mm,5.0x3.2x0.85mm,7.0x5.0x0.85mm
MIL-STD 883防震和抗振动
Pb免费,RoHS,达到SVHC兼容
AEC-Q100可靠性合格

TH-2 890

TH--TC2

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振,规格表

Parameters Sym. Min. Typ. Max. Units Conditions
Frequency F0 50
MHz Single Frequency
Frequency Tolerance Δf ±10 ppm Includes frequency variations
due to initial tolerance,
temperature and power supply
voltage
±20
±25
±50
Aging Δf ±5 ppm 1 year @ +25°C
Supply Current, Standby IDD 15 µA T = +25°C
Output Startup Time
(Note 1)
tSU 1.0 1.3 ms T = +25°C
Output Disable Time tDA 20 100 ns
Output Duty Cycle SYM 45 55 %
Input Logic Level High VIH 0.75 x VDD V
Input Logic Level Low VIL 0.25 x VDD V
VDD= 1.8V
Supply Current, No Load IDD 6.0 6.3 mA 1 MHz CL= 0 pF,
R
L= ∞ ,
T = +25°C
6.5 7.1 27 MHz
7.2 8.5 70 MHz
8.3 11.9 150 MHz
Output Logic Level High VOH 0.8 x VDD V –6 mA, DSC1004, CL= 40 pF
0.8 x VDD –6 mA, DSC1003, CL= 25 pF
0.8 x VDD –4 mA, DSC1001, CL= 15 pF
Output Logic Level Low VOL 0.2 x VDD V 6 mA, DSC1004, CL= 40 pF
0.2 x VDD 6 mA, DSC1003, CL= 25 pF
0.2 x VDD 4 mA, DSC1001, CL= 15 pF

TH-3 890

TH--WHP1

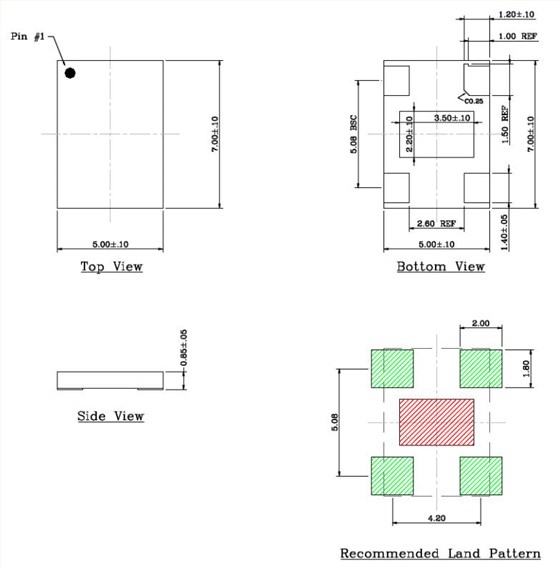

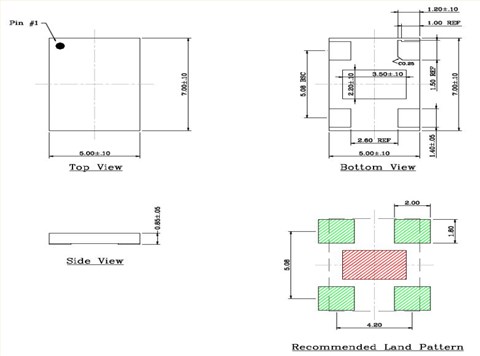

DSC1001AI2-050.0000,7050mm,50MHz,Microchip安防晶振,尺寸图

DSC1001尺寸7050

DSC1001,DSC1003,DSC1004

DSC1001,DSC1003,DSC1004-1

原厂代码 品牌 型号 频率 电压
DSC1001CI2-027.0000 Microchip晶振 DSC1001 27MHz 1.8 V ~ 3.3 V
DSC1001DL5-025.0000 Microchip晶振 DSC1001 25MHz 1.8 V ~ 3.3 V
DSC1001CE2-006.0000 Microchip晶振 DSC1001 6MHz 1.8 V ~ 3.3 V
DSC1001CI1-050.0000 Microchip晶振 DSC1001 50MHz 1.8 V ~ 3.3 V
DSC1001CI2-012.0000 Microchip晶振 DSC1001 12MHz 1.8 V ~ 3.3 V
DSC1001CI2-033.3333 Microchip晶振 DSC1001 33.3333MHz 1.8 V ~ 3.3 V
DSC1001CI5-004.9152 Microchip晶振 DSC1001 4.9152MHz 1.8 V ~ 3.3 V
DSC1001CI1-048.0000 Microchip晶振 DSC1001 48MHz 1.8 V ~ 3.3 V
DSC1001CI1-026.0000 Microchip晶振 DSC1001 26MHz 1.8 V ~ 3.3 V
DSC1001AI2-050.0000 Microchip晶振 DSC1001 50MHz 1.8 V ~ 3.3 V
DSC1001AL2-027.0000 石英晶振 DSC1001 27MHz 1.8 V ~ 3.3 V
DSC1001CC1-008.0000 Microchip晶振 DSC1001 8MHz 1.8 V ~ 3.3 V
DSC1001CE1-066.6666 Microchip晶振 DSC1001 66.6666MHz 1.8 V ~ 3.3 V
DSC1001CE1-019.2000 Microchip晶振 DSC1001 19.2MHz 1.8 V ~ 3.3 V
DSC1001DI1-004.9152 Microchip晶振 DSC1001 4.9152MHz 1.8 V ~ 3.3 V
DSC1001AC1-027.0000 Microchip晶振 DSC1001 27MHz 1.8 V ~ 3.3 V
DSC1001AC1-008.0000 Microchip晶振 DSC1001 8MHz 1.7 V ~ 3.6 V
DSC1001DI1-012.0000 Microchip晶振 DSC1001 12MHz 1.8 V ~ 3.3 V
DSC1001DI1-048.0000 Microchip晶振 DSC1001 48MHz 1.8 V ~ 3.3 V
DSC1001DI1-020.0000 Microchip晶振 DSC1001 20MHz 1.8 V ~ 3.3 V
DSC1001CI1-025.0000 Microchip晶振 DSC1001 25MHz 1.8 V ~ 3.3 V
DSC1001DI1-032.0000 Microchip晶振 DSC1001 32MHz 1.8 V ~ 3.3 V
DSC1001AE1-027.0000 Microchip晶振 DSC1001 27MHz 1.8 V ~ 3.3 V
DSC1001AE1-014.3182 Microchip晶振 DSC1001 14.3182MHz 1.8 V ~ 3.3 V
DSC1001AE1-024.5761 Microchip晶振 DSC1001 24.5761MHz 1.8 V ~ 3.3 V
DSC1001AE1-054.0000 Microchip晶振 DSC1001 54MHz 1.8 V ~ 3.3 V
DSC1001AE1-003.6864 Microchip晶振 DSC1001 3.6864MHz 1.8 V ~ 3.3 V
DSC1001BE2-010.0000 Microchip晶振 DSC1001 10MHz 1.8 V ~ 3.3 V
DSC1001AE1-055.0000 Microchip晶振 DSC1001 55MHz 1.8 V ~ 3.3 V
DSC1001CI1-003.6864 Microchip晶振 DSC1001 3.6864MHz 1.7 V ~ 3.6 V
DSC1001DI1-038.4000 Microchip晶振 DSC1001 38.4MHz 1.7 V ~ 3.6 V
DSC1001AI2-064.0000 Microchip晶振 DSC1001 64MHz 1.8 V ~ 3.3 V
DSC1001BI1-048.0000 Microchip晶振 DSC1001 48MHz 1.8 V ~ 3.3 V
DSC1001CI2-001.9521 Microchip晶振 DSC1001 1.9521MHz 1.8 V ~ 3.3 V
DSC1001CI2-010.4857 Microchip晶振 DSC1001 10.4857MHz 1.8 V ~ 3.3 V
DSC1001CI2-008.1920 Microchip晶振 DSC1001 8.192MHz 1.8 V ~ 3.3 V
DSC1001AI1-033.0000 Microchip晶振 DSC1001 33MHz 1.8 V ~ 3.3 V
