DSC1001CE1-019.2000,3225mm,19.2MHz,Microchip移动应用晶振

TH-1 890

DSC1001CE1-019.2000,3225mm,19.2MHz,Microchip移动应用晶振，美国进口晶振，Microchip晶振，型号：DSC1001，编码为：DSC1001CE1-019.2000，频率为：19.2MHz，工作温度范围：-20℃至+70℃，小体积晶振尺寸：3.2x2.5mm封装，四脚贴片晶振，有源晶振，DSC1001是一种基于硅MEMS的CMOS系列晶体振荡器。在大范围的电源电压和温度范围内提供优异的抖动和稳定性能。DSC1001包含了一个全硅谐振器，它非常坚固，几乎不受应力相关裂缝的影响，这是石英晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下，无晶体设计允许更高水平的可靠性，使DSC1001非常适合坚固、工业和便携式的应用，其中应力、冲击和振动可能会损坏基于石英晶体的系统。应用于：移动应用，消费电子，便携式电子，DVR，闭路电视，监控摄像头，低调应用，工业应用。

DSC1001CE1-019.2000,3225mm,19.2MHz,Microchip移动应用晶振，产品特点：

频率范围：1至150MHz
超温度稳定性- ±10 ppm，±20 ppm，±25 ppm，±50 ppm
工作电压- 1.7至3.6V石英晶振
工作温度范围-外部。工业-40°C至105°C-工业-40°C至85°C-商用-20°C至70°C
低工作和待机电流-6 mA工作（1 MHz）- 15µA待机（最大）
微型尺寸：2.5x2.0x0.85mm，3.2x2.5x0.85mm，5.0x3.2x0.85mm，7.0x5.0x0.85mm
MIL-STD 883防震和抗振动
Pb免费，RoHS，达到SVHC兼容
AEC-Q100可靠性合格

TH-2 890

DSC1001CE1-019.2000,3225mm,19.2MHz,Microchip移动应用晶振,规格表

Parameters

Sym.

Min.

Typ.

Max.

Units

Conditions

Frequency

19.2

—

MHz

Single Frequency

Frequency Tolerance

Δf

±10

ppm

Includes frequency variations
due to initial tolerance,
temperature and power supply
voltage

±20

—

±25

±50

Aging

Δf

±5

ppm

1 year @ +25°C

Supply Current, Standby

IDD

—

µA

T = +25°C

Output Startup Time
(Note 1)

tSU

—

1.0

1.3

T = +25°C

Output Disable Time

tDA

100

Output Duty Cycle

SYM

Input Logic Level High

VIH

0.75 x VDD

—

Input Logic Level Low

VIL

0.25 x VDD

VDD= 1.8V

Supply Current, No Load

IDD

—

6.0

6.3

1 MHz

CL= 0 pF,
RL= ∞ ,
T = +25°C

6.5

7.1

27 MHz

7.2

8.5

70 MHz

—

8.3

11.9

150 MHz

Output Logic Level High

VOH

0.8 x VDD

–6 mA, DSC1004, CL= 40 pF

0.8 x VDD

–6 mA, DSC1003, CL= 25 pF

0.8 x VDD

—

–4 mA, DSC1001, CL= 15 pF

Output Logic Level Low

VOL

—

0.2 x VDD

6 mA, DSC1004, CL= 40 pF

0.2 x VDD

6 mA, DSC1003, CL= 25 pF

—

0.2 x VDD

4 mA, DSC1001, CL= 15 pF

TH-3 890

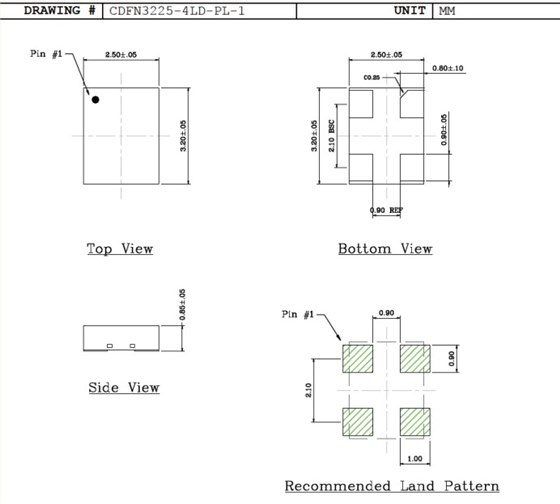

DSC1001CE1-019.2000,3225mm,19.2MHz,Microchip移动应用晶振,尺寸图

原厂代码	进口晶振	型号	频率	电压
DSC1001CI2-027.0000	Microchip晶振	DSC1001	27MHz	1.8 V ~ 3.3 V
DSC1001CI2-018.4320	Microchip晶振	DSC1001	18.432MHz	1.8 V ~ 3.3 V
DSC1001CC1-047.3333	Microchip晶振	DSC1001	47.3333MHz	1.8 V ~ 3.3 V
DSC1001BC1-024.0000	Microchip晶振	DSC1001	24MHz	1.8 V ~ 3.3 V
DSC1001DI1-001.8432	Microchip晶振	DSC1001	1.8432MHz	1.8 V ~ 3.3 V
DSC1001CI1-027.0000	Microchip晶振	DSC1001	27MHz	1.8 V ~ 3.3 V
DSC1001CI2-024.0000	Microchip晶振	DSC1001	24MHz	1.8 V ~ 3.3 V
DSC1001DI2-038.4000	Microchip晶振	DSC1001	38.4MHz	1.8 V ~ 3.3 V
DSC1001CI5-033.3333	Microchip晶振	DSC1001	33.3333MHz	1.8 V ~ 3.3 V
DSC1001DE5-018.4320	Microchip晶振	DSC1001	18.432MHz	1.8 V ~ 3.3 V
DSC1001CI2-066.6666B	Microchip晶振	DSC1001	66.6666MHz	1.8 V ~ 3.3 V
DSC1001DI1-026.0000T	Microchip晶振	DSC1001	26MHz	1.8 V ~ 3.3 V
DSC1001DI2-004.0960T	Microchip晶振	DSC1001	4.096MHz	1.8 V ~ 3.3 V
DSC1001DL5-020.0000T	Microchip晶振	DSC1001	20MHz	1.8 V ~ 3.3 V
DSC1001DL5-024.0000T	Microchip晶振	DSC1001	24MHz	1.8 V ~ 3.3 V
DSC1001DL5-075.0000	Microchip晶振	DSC1001	75MHz	1.7 V ~ 3.6 V
DSC1001DL5-133.3330	Microchip晶振	DSC1001	133.333MHz	1.7 V ~ 3.6 V
DSC1001DI5-080.0000	Microchip晶振	DSC1001	80MHz	1.7 V ~ 3.6 V
DSC1001CL2-012.0000	Microchip晶振	DSC1001	12MHz	1.8 V ~ 3.3 V
DSC1001DI1-050.0000	SMD晶振	DSC1001	50MHz	1.8 V ~ 3.3 V
DSC1001DI1-024.0000	Microchip晶振	DSC1001	24MHz	1.8 V ~ 3.3 V
DSC1001DI1-025.0000	Microchip晶振	DSC1001	25MHz	1.8 V ~ 3.3 V
DSC1001CI2-033.3300	Microchip晶振	DSC1001	33.33MHz	1.8 V ~ 3.3 V
DSC1001DI5-100.0000	Microchip晶振	DSC1001	100MHz	1.8 V ~ 3.3 V
DSC1001DL5-025.0000	Microchip晶振	DSC1001	25MHz	1.8 V ~ 3.3 V
DSC1001CE2-006.0000	Microchip晶振	DSC1001	6MHz	1.8 V ~ 3.3 V
DSC1001CI1-050.0000	Microchip晶振	DSC1001	50MHz	1.8 V ~ 3.3 V
DSC1001CI2-012.0000	Microchip晶振	DSC1001	12MHz	1.8 V ~ 3.3 V
DSC1001CI2-033.3333	Microchip晶振	DSC1001	33.3333MHz	1.8 V ~ 3.3 V
DSC1001CI5-004.9152	Microchip晶振	DSC1001	4.9152MHz	1.8 V ~ 3.3 V
DSC1001CI1-048.0000	Microchip晶振	DSC1001	48MHz	1.8 V ~ 3.3 V
DSC1001CI1-026.0000	Microchip晶振	DSC1001	26MHz	1.8 V ~ 3.3 V
DSC1001AI2-050.0000	Microchip晶振	DSC1001	50MHz	1.8 V ~ 3.3 V
DSC1001AL2-027.0000	Microchip晶振	DSC1001	27MHz	1.8 V ~ 3.3 V
DSC1001CC1-008.0000	Microchip晶振	DSC1001	8MHz	1.8 V ~ 3.3 V
DSC1001CE1-066.6666	Microchip晶振	DSC1001	66.6666MHz	1.8 V ~ 3.3 V
DSC1001CE1-019.2000	Microchip晶振	DSC1001	19.2MHz	1.8 V ~ 3.3 V
DSC1001DI1-004.9152	Microchip晶振	DSC1001	4.9152MHz	1.8 V ~ 3.3 V
