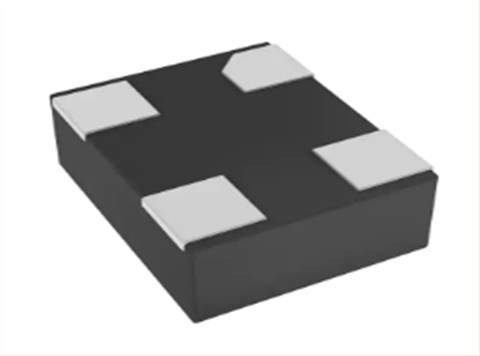

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器

产品简介

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器,美国进口晶振,Microchip晶振,型号:DSC1018,编码为:DSC1018DI1-048.0000T,频率为:48.000MHz,电压:1.8V,工作温度范围:-40℃至+85℃,频率稳定性:±50ppm,小体积晶振尺寸:2.5x2.0mm,四脚贴片晶振,石英晶振,晶体振荡器。DSC1018是一个1.8V固定频率MEMS基于纯硅™振荡器。它可以被工厂编程到从1到150MHz的任何频率。DSC1018包含了一个全硅谐振器,它非常坚固,几乎不受应力相关裂缝的影响,这是晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下,无晶体设计允许更高水平的可靠性,DSC1018非常适合坚固、工业和便携式应用,其中应力、冲击和振动可能会损害基于石英晶体的系统。应用程序:移动应用,消费电子产品,便携式电子设备,VTR摄像机的CCD时钟,低配置文件应用,工业用等。

产品详情

TH-1 890

Ja-1

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器,美国进口晶振,Microchip晶振,型号:DSC1018,编码为:DSC1018DI1-048.0000T,频率为:48.000MHz,电压:1.8V,工作温度范围:-40℃至+85℃,频率稳定性:±50ppm,小体积晶振尺寸:2.5x2.0mm,四脚贴片晶振,石英晶振,晶体振荡器。DSC1018是一个1.8V固定频率MEMS基于纯硅™振荡器。它可以被工厂编程到从1到150MHz的任何频率。DSC1018包含了一个全硅谐振器,它非常坚固,几乎不受应力相关裂缝的影响,这是晶体振荡器常见的。在不牺牲当今系统所需的性能和稳定性的情况下,无晶体设计允许更高水平的可靠性,DSC1018非常适合坚固、工业和便携式应用,其中应力、冲击和振动可能会损害基于石英晶体的系统。应用程序:移动应用,消费电子产品,便携式电子设备,VTR摄像机的CCD时钟,低配置文件应用,工业用等。

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器,产品特点:

频率范围:1至150MHz

特殊温度稳定性:±25PPM,±50PPM

工作电压:1.65至1.95V有源晶振

工作温度范围:工业-40ºC至+85ºC Ext。商业-20ºC~+70ºC ,商业0ºC~+70ºC

低操作和备用当前:3 mA操作(40MHz),1uA备用

超微型足迹:2.5x2.0x0.85毫米,3.2x2.5x0.85毫米,5.0x3.2x0.85毫米,7.0x5.0x0.85毫米

优秀的冲击和振动

无铅,RoHS &达到SVHC兼容

TH-2 890

TH--TC2

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器,规格表

Parameter Symbol Condition Min. Typ. Max. Unit
Frequency f0 Single Frequency 40

MHz
Frequency Tolerance
Option 1
Option 2
Option 3
Δf -40°C to +85°C
-20°C to +70°C
0°C to +70°C


±25,±50
±25,±50
±25,±50
ppm
Supply Current, no load IDD CL=0p
R
L=∞
T=25°
C
1 to 40MHz
40 to 80MHz
80 to 125MHz
125 to 150MHz

3
4
5
6
10 mA
Supply Current, standby IDD T=25°C

1.0 uA
Output Logic Levels
Output logic high
Output logic low
VOH
VOL
CL=15pF 0.8*VDD
-

-
0.2*VDD
Volts
Output Transition time
Rise Time
Fall Time
tR
tF
CL=15pF; T=25°C
20%/80%*V
DD

1.3
1.3
2
2
ns
Output Startup Time2 tSU T=25°C
1.5 3 ms
Output Disable Time tDA

20 100 ns
Output Duty Cycle SYM
45
55 %
Input Logic Levels
Input logic high
Input logic low
VIH
VIL

0.75*VDD
-

-
0.25* VDD
Volts
Jitter, Cycle to Cycle JCC F = 100MHz3
95
ps

TH-3 890

TH--WHP1

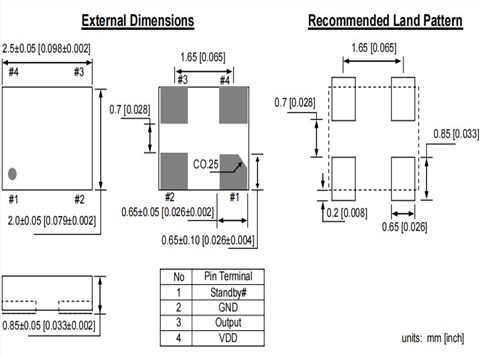

DSC1018DI1-048.0000T,48MHz,2520mm,Microchip晶体振荡器,尺寸图

DSC1018,2520

DSC1018-1

DSC1018

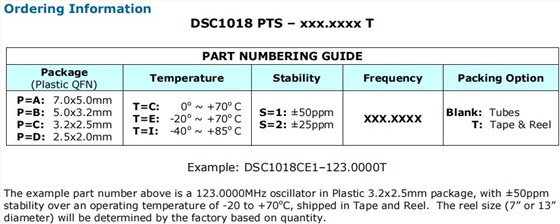

原厂代码 晶振厂家 型号 频率 电压
DSC1018BC1-054.0000 Microchip晶振 DSC1018 54MHz 1.8V
DSC1018BC1-100.0000 Microchip晶振 DSC1018 100MHz 1.8V
DSC1018CE1-026.0000T Microchip晶振 DSC1018 26MHz 1.8V
DSC1018CI1-038.4000T Microchip晶振 DSC1018 38.4MHz 1.8V
DSC1018DI1-012.0000T Microchip晶振 DSC1018 12MHz 1.8V
DSC1018DI1-025.0000T Microchip晶振 DSC1018 25MHz 1.8V
DSC1018DI1-028.6360T Microchip晶振 DSC1018 28.636MHz 1.8V
DSC1018DI1-019.2000T Microchip晶振 DSC1018 19.2MHz 1.8V
DSC1018DI1-019.2000 Microchip晶振 DSC1018 19.2MHz 1.8V
DSC1018DC1-080.0000T Microchip晶振 DSC1018 80MHz 1.8V
DSC1018DI1-048.0000T Microchip晶振 DSC1018 48MHz 1.8V
DSC1018CI2-022.5792T Microchip晶振 DSC1018 22.5792MHz 1.8V
DSC1018CI2-022.5792 进口晶振 DSC1018 22.5792MHz 1.8V
DSC1018BC1-054.0000T Microchip晶振 DSC1018 54MHz 1.8V
DSC1018DE1-125.0000T Microchip晶振 DSC1018 125MHz 1.8V
DSC1018BC1-080.0000T Microchip晶振 DSC1018 80MHz 1.8V
DSC1018BI1-125.0000T Microchip晶振 DSC1018 125MHz 1.8V
DSC1018DI2-015.0000 Microchip晶振 DSC1018 15MHz 1.8V
DSC1018DI2-024.0000 Microchip晶振 DSC1018 24MHz 1.8V
DSC1018DI2-024.0000T Microchip晶振 DSC1018 24MHz 1.8V
DSC1018DI2-026.0000T Microchip晶振 DSC1018 26MHz 1.8V
DSC1018DI2-027.0000T Microchip晶振 DSC1018 27MHz 1.8V
DSC1018DI2-026.0000 Microchip晶振 DSC1018 26MHz 1.8V
DSC1018DE1-024.0000 Microchip晶振 DSC1018 24MHz 1.8V
DSC1018DE1-024.0000T Microchip晶振 DSC1018 24MHz 1.8V
DSC1018DC2-024.0000 Microchip晶振 DSC1018 24MHz 1.8V
