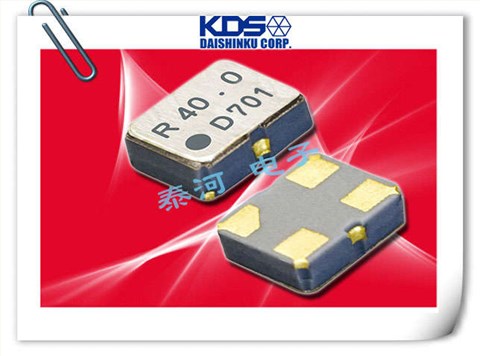

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振

产品简介

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振，日本进口晶振，KDS大真空VCXO晶振，型号DSV211AR，小体积晶振尺寸：2.0x1.6mm，厚度0.72mm，四脚贴片晶振，VCXO压控晶体振荡器，电源电压：+1.8 V，有源晶振，石英晶振，石英晶体振荡器，超小型SMD-VCXO小型但确保足够的可变量，频率线性变化的模拟型VCXO低消耗电流。具有超小型，轻薄型，低抖动，低功耗，低电源电压，低耗能，低相位噪声等特点。DSV211AR石英晶振应用于：数字调谐器模块、媒体播放器、PND DVD、数字电视、STB相机模块，无线网络，蓝牙模块，物联网，通讯设备、数码电子等应用。

产品详情

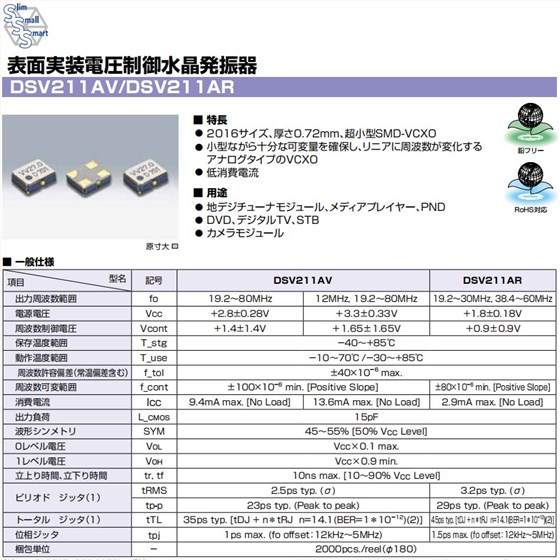

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振，参数表

項目　　　　　　　　　型名	記号	DSV211AV		DSV211AR
出力周波数範囲	fo	19.2~80MHz	12MHz, 19.2~80MHz	19.2~30MHz, 38.4~60MHz
電源電圧	VCC	＋2.8±0.28V	＋3.3±0.33V	＋1.8±0.18V
周波数制御電圧	Vcont	＋1.4±1.4V	＋1.65±1.65V	＋0.9±0.9V
保存温度範囲	T_stg	-40~+85℃
動作温度範囲	T_use		-10~70℃ /-30~+85℃
周波数許容偏差（常温偏差含む）	f_tol		±40×10-6 max.
周波数可変範囲	f_cont	±100×10-6 min. [Positive Slope]		±80×10-6 min. [Positive Slope]
消費電流	ICC	9.4mA max. [No Load]	13.6mA max. [No Load]	2.9mA max. [No Load]
出力負荷	L_CMOS	15pF
波形シンメトリ	SYM		45~55% [50％ VCC Level]
0レベル電圧	VOL		VCC×0.1 max.
1レベル電圧	VOH	VCC×0.9 min.
立上り時間、立下り時間	tr, tf	10ns max. [10~90％ VCC Level]
ピリオド　ジッタ（1）	tRMS	2.5ps typ. (σ)		3.2ps typ. (σ)
ピリオド　ジッタ（1）	tp-p	23ps typ. (Peak to peak)		29ps typ. (Peak to peak)
トータル　ジッタ（1）	tTL	35ps typ. [tDJ + n＊tRJ n=14.1(BER=1＊10-12)(2)]		45pstyp. [tDJ+ n＊tRJ n=14.1(BER=1＊10-12)(2)]
位相ジッタ	tpj	1ps max. (fo offset：12kHz~5MHz)		1.5ps max. (fo offset：12kHz~5MHz)
梱包単位	-	2000pcs./reel（φ180）

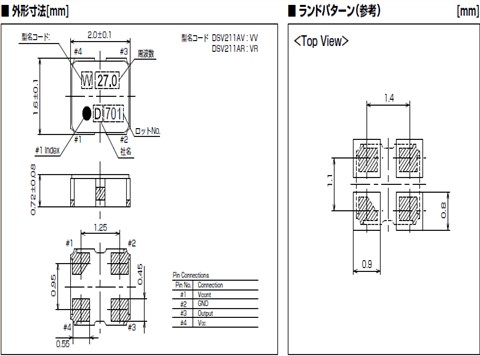

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振，尺寸图

KDS进口晶振DSV211AR,2016四脚贴片晶振,媒体播放器6G晶振

有源晶振需要电源，但不需要附加的电容。它内部含有起振器。通常接到CPU的一根引脚即可，有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路.有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。

品牌	石英晶体振荡器	型号	尺寸	频率
KDS晶振	1XXC26000HBA	DSA211SCM	2016	26.000MHz
KDS晶振	1XXC52000JBA	DSA211SDM	2016	52.000MHZ
KDS晶振	ZC12467	DSA211SDN	2016	16.320MHz
KDS晶振	1XXC26000MMA	DSA211SDN	2016	26.000MHz
KDS晶振	1XXC19200MEA	DSA211SDN	2016	19.200MHz
KDS晶振	7DF01920A09	DSA211SDN	2016	19.200MHz
KDS晶振	1XXD38400HCA	DSB211SCM	2016	38.400MHz
KDS晶振	1XXD26000CAL	DSB211SDA	2016	26.000MHz
KDS晶振	1XXD16367JAA	DSB211SDM	2016	16.367667MHZ
KDS晶振	1XXD16368JBA	DSB211SDM	2016	16.368MHz
KDS晶振	1XXD16369JDA	DSB211SDM	2016	16.369MHz
KDS晶振	1XXD26000JMB	DSB211SDM	2016	26.000MHz
KDS晶振	1XXD26000JHC	DSB211SDM	2016	26.000MHz
KDS晶振	1XXD16367MAA	DSB211SDN	2016	16.367M
KDS晶振	ZC12456 贴片晶振	DSB211SDN	2016	16.320MHz
KDS晶振	1XXD24000MBA	DSB211SDN	2016	24.000MHz
KDS晶振	1XXD32000PBA	DSB211SDN	2016	32.000M
KDS晶振	1XXD26000MAA	DSB211SDN	2016	26.000MHz
KDS晶振	1XXD26000MBC	DSB211SDN	2016	26.000MHz
KDS晶振	1XXB52000HAA	DSB221SCM	2016	52.000MHZ
KDS晶振	ZC08759	DSO211AH	2016	25.000MHz
KDS晶振	1ZZNAE26000AB0L	DSX211SH	2016	26.000MHZ
