CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备

TH-1 890

CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备，美国进口晶振，CTS西迪斯TF32系列，是一款小体积晶振尺寸3.2x1.5mm晶振，两脚贴片晶振，32.768K晶振，TF322N32K7680R石英晶振，TF323N32K7680R贴片晶振，TFA322PH327KR石英晶体谐振器，32.7680kHz频率参考，调谐叉晶体设计，密封陶瓷表面安装包，理想的高密度电路板，频率容差，±20ppm标准，抛物线温度系数，磁带和卷轴包装，EIA-481，应用于实时时钟参考，FPGA和微控制器，可穿戴电子，物联网应用，消费电子，医疗保健设备，智能电表，仪器仪表，TF32系列是理想的支持广泛的电子设计需要一个实时时钟参考。本系列将支持一般的商业和工业应用。

TH-2 890

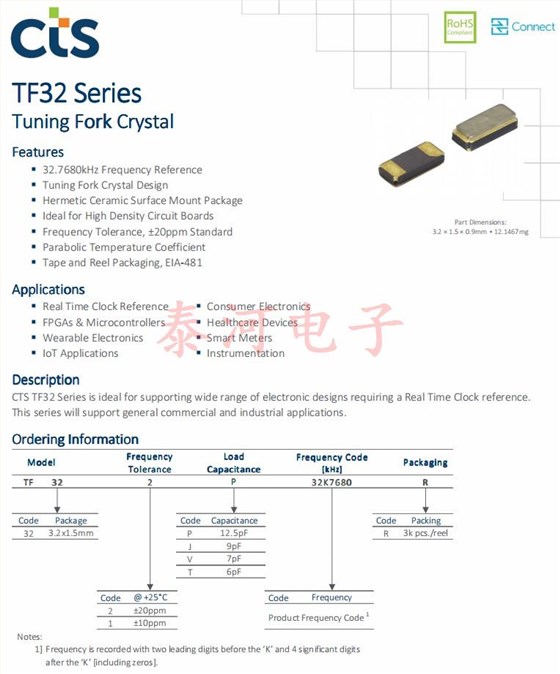

CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备，参数图

CTS晶振规格	单位	TF32晶振频率范围	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C～+125°C	裸存
工作温度	T_use	-40°C～+85°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW～100μW
频率公差	f_— l	±50 × 10-6(标准), (±15 × 10-6～±50 × 10-6可用)	+25°C对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.smdcrystal.com/
频率温度特征	f_tem	±30 × 10-6/-20°C～+70°C	超出标准的规格请联系我们.
负载电容	CL	8pF ,10PF,12PF,20PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5 × 10-6/ year Max.	+25°C,第一年

TH-3 890

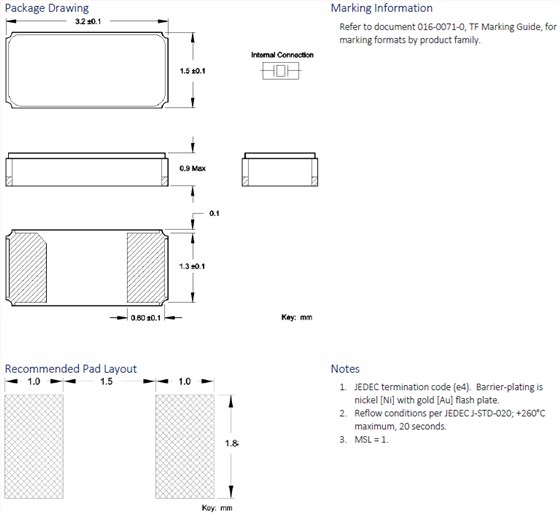

CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备，尺寸图

TH-4 890

CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备

晶振使用注意事项，

使用每种产品时，请在产品规格说明或产品目录规定使用条件下使用。

石英晶振产品的设计和生产满足它的规格书。通过严格的出厂前可靠性测试以提供高质量高可靠性的产品.但是为了产品的品质和可靠性，必须在适当的条件下存储，安装，运输。请注意以下的注意事项并在最佳的条件下使用产品，我们将对于客户按自己的判断而使用产品所导致的不良不负任何责任。

所有产品的共同点

抗冲击

石英晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。

辐射

暴露于辐射环境会导致产品性能受到损害，因此应避免照射。CTS西迪斯TF32石英晶振,TF322N32K7680R医疗保健设备

化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。

粘合剂

请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）

原厂编码	美国进口晶振	型号	系列	频率	包装/封装
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF322N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF323N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325P32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325J32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TF325N32K7680R	CTS Crystal	TF32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TFA322PH327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TFA322PG327KR	CTS Crystal	TFA32	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TFE202P32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
TFE202W32K7680R	CTS Crystal	TFE20	kHz Crystal (Tuning Fork)	32.768kHz	2-SMD, No Lead
