NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用

TH-1 890

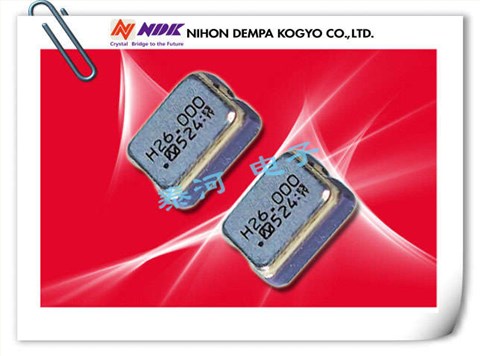

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用，日本NDK晶振，NZ2016SH型号是一款小体积晶振尺寸2.0x1.6x0.7mm四脚贴片晶振，32.768KHz晶振，石英晶体振荡器，有源晶振，无铅环保晶振，支持宽温度范围从-40到+125°C，超小型轻薄型，重量：0.01g。这种晶体时钟振荡器可以支持低频（从1.5MHz），与相同尺寸的晶体单元不容易实现。低相位抖动(Typ。100fs（12kHz至20MHz），磁带装置可自动安装红外回流（无导线）。符合AEC-Q100/Q200的标准，具有超小型，轻薄型，耐热及耐环境特点，该进口晶振适用于汽车导航系统、汽车音响设备和针对智能手机的照相机、平板电脑、笔记本电脑、个人电脑卡等。用于音频设备和用于SDH/声波仪、WiMAX、LTE等通信设备的无线模块。数据控制系统和“基站”。

TH-2 890

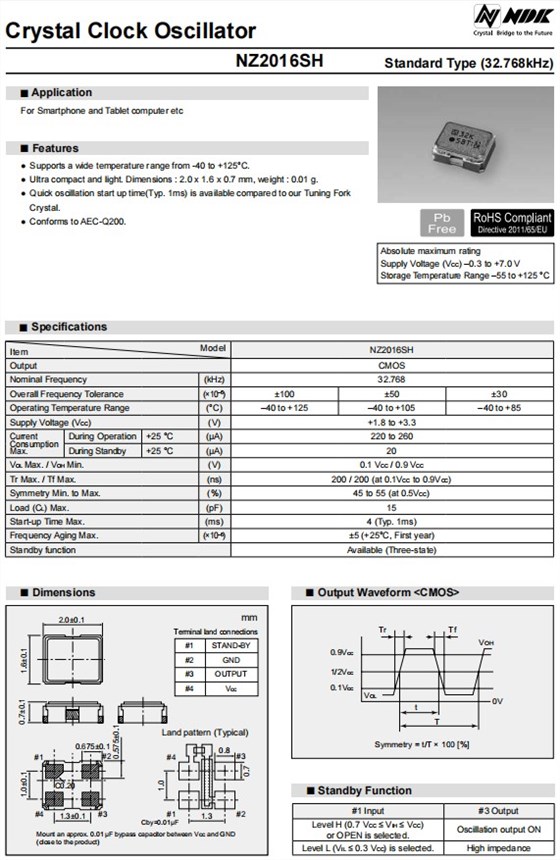

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用，参数图

Item	Model			NZ2016SH
Output				CMOS
Nominal Frequency			(kHz)	32.768
Overall Frequency Tolerance			(×10–6)	±100	±50	±30
Operating Temperature Range			(°C)	–40 to +125	–40 to +105	–40 to +85
Supply Voltage (VCC)			(V)	+1.8 to +3.3
Current Consumption Max.	During Operation	+25 °C	(μA)	220 to 260
	During Standby	+25 °C	(μA)	20
VOL Max. / VOH Min.			(V)	0.1 VCC / 0.9 VCC
Tr Max. / Tf Max.			(ns)	200 / 200 (at 0.1VCC to 0.9VCC)
Symmetry Min. to Max.			(%)	45 to 55 (at 0.5VCC)
Load (CL) Max.			(pF)	15
Start-up Time Max.			(ms)	4 (Typ. 1ms)
Frequency Aging Max.			(×10–6)	±5 (+25°C, First year)
Standby function				Available (Three-state)

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用，尺寸图

TH-4 890

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用

石英晶体振荡器和实时时钟模块:
所有石英晶体振荡器和实时时钟模块都以IC形式提供.
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20mm范围之间）.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作

TH-5 890

NDK超小型晶振,NZ2016SH-24.000MHZNSC5022C智能手机专用，日本电波工业株式NDK晶振由于制造普通晶体振荡器（PXO）、压控晶体振荡器（VCXO）、温补晶体振荡器（TCXO）、恒温晶体振荡器（OCXO）、陶瓷谐振器，贴片晶振等涉及高温处理，所以需要大量电力的过程。通过使产品更加紧凑，可以增加每个工序引入的零件数量。设备功耗几乎不影响零件数量。因此，每个产品的功耗减少由于增加的部件的数量，然后抑制二氧化碳排放。与这项改革，减少功耗设备也实施。为了快速响应我们的客户需求，我们整合了我们的基本技术，设计技术，生产技术和制造技术，成功地减少和减轻产品使用最先进的技术。

NDK晶振集团作为“地球内企业”，在保护地球环境方面发挥着领导作用。我们尊重历史、文化和传统的多样性，并致力于“CSR经营”和“环境经营”。为取得社会的信任，为推动环境负荷小型化，集团还开展了各种各样的活动。

原厂编码	品牌	型号	频率	电压	尺寸
NZ2520SB-32.768KHZ-NSA3534C	NDK晶振	NZ2520S	32.768kHz	1.8V	4-SMD, No Lead
NT2016SA-26.000000MHZ-NBG2	NDK晶振	NT2016SA	26MHz	1.8V	4-SMD, No Lead
NZ2520SB-32.768KHZ-NSA3536C	NDK晶振	NZ2520S	32.768kHz	3.3V	4-SMD, No Lead
NT3225SA-13.000000MHZ	NDK晶振	NT3225SA	13MHz	3V	4-SMD, No Lead
NT3225SA-19.680000MHZ	NDK晶振	NT3225SA	19.68MHz	3V	4-SMD, No Lead
NT3225SA-26.000000MHZ	NDK晶振	NT3225SA	26MHz	3V	4-SMD, No Lead
NT2016SA-16.368000 MHZ-NTG1	NDK晶振	NT2016SA	16.368MHz	2.5V	4-SMD, No Lead
NT3225SA-19.200000MHZ	NDK晶振	NT3225SA	19.2MHz	2.8V	4-SMD, No Lead
NT3225SA-19.2M-DJA3002B	NDK晶振	NT3225SA	19.2MHz	2.8V	4-SMD, No Lead
NT2520SA-26.000000MHZ-A1	NDK晶振	NT2520SA	26MHz	2.4V	4-SMD, No Lead
NZ2520SB-32.768KHZ-NSA3535C	NDK晶振	NZ2520S	32.768kHz	2.5V	4-SMD, No Lead
NZ2520SB-2.750000MHZ	NDK晶振	NZ2520SB	2.75MHz	3V	4-SMD, No Lead
NZ2520SB-7.600000MHZ	NDK晶振	NZ2520SB	7.6MHz	3V	4-SMD, No Lead
NZ2520SB-5.000000MHZ	NDK晶振	NZ2520SB	5MHz	3V	4-SMD, No Lead
NZ2520SB-10.000000MHZ	NDK晶振	NZ2520SB	10MHz	3V	4-SMD, No Lead
NZ2520SB-19.200MHZ	NDK晶振	NZ2520SB	19.2MHz	3V	4-SMD, No Lead
NZ2520SB-20.000000MHZ	NDK晶振	NZ2520SB	20MHz	3V	4-SMD, No Lead
NZ2520SB-22.000000MHZ	NDK晶振	NZ2520SB	22MHz	3V	4-SMD, No Lead
NZ2520SB-25.600MHZ	NDK晶振	NZ2520SB	25.6MHz	3V	4-SMD, No Lead
NZ2520SB-38.900MHZ	NDK晶振	NZ2520SB	38.9MHz	3V	4-SMD, No Lead
NZ2520SB-40.000000MHZ	石英晶振	NZ2520SB	40MHz	3V	4-SMD, No Lead
NZ2520SB-41.360MHZ	NDK晶振	NZ2520SB	41.36MHz	3V	4-SMD, No Lead
NZ2520SB-44.000000MHZ	NDK晶振	NZ2520SB	44MHz	3V	4-SMD, No Lead
NT3225SA-26.000000MHZ-G5	NDK晶振	NT3225SA	26MHz	2.4V	4-SMD, No Lead
NT3225SA-26.000000MHZ-G7	NDK晶振	NT3225SA	26MHz	2.7V	4-SMD, No Lead
NT3225SA-26.000000MHZ-G8	NDK晶振	NT3225SA	26MHz	2.75V	4-SMD, No Lead
NT3225SA-19.200000MHZ-T3	NDK晶振	NT3225SA	19.2MHz	2.8V	4-SMD, No Lead
